FACTDIM — Это автоматизация оформления исполнительных схем
Оформление исполнительной документации, например по армированию железобетонных конструкций — одна из самых трудоёмких и рутинных задач в работе инженера ПТО. Проставить фактические/действительные размеры на исполнительных схемах вручную, сверить каждый с проектным значением, посчитать допуски и не ошибиться в сумме размерной цепочки — на сложном арматурном чертеже с десятками позиций это часы кропотливой работы и постоянный риск человеческой ошибки. Программа FACTDIM для AutoCAD берёт эту рутину на себя: она находит проектные размеры прямо в чертеже, автоматически (или по вашим замерам) формирует действительные значения с учётом заданного допуска и вписывает их красным цветом строго под проектными — именно так, как это требуется по правилам оформления исполнительной документации в строительстве. В результате чертёж, на подготовку которого раньше уходил целый рабочий день, оформляется за несколько минут.
Возможности программы

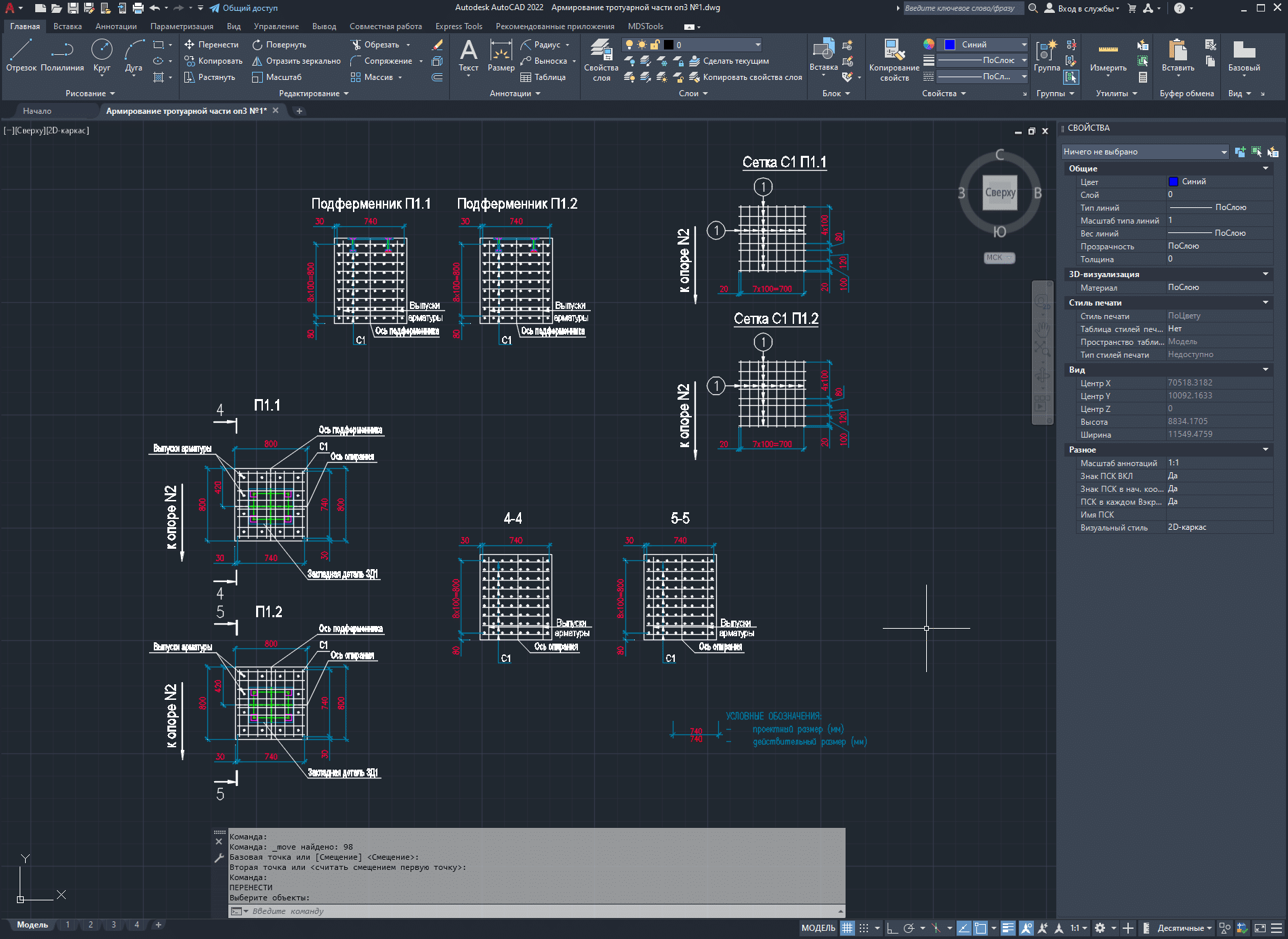

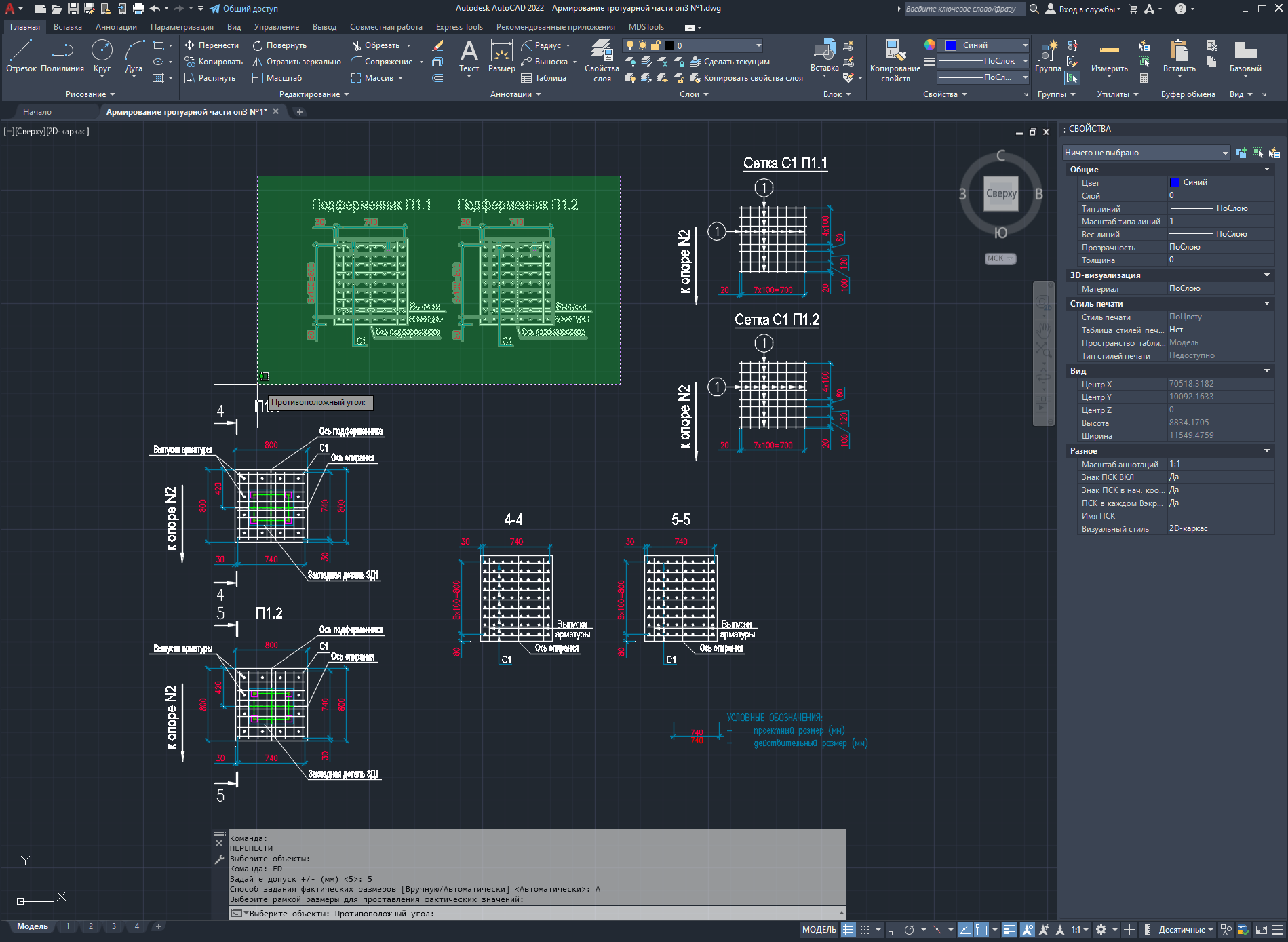

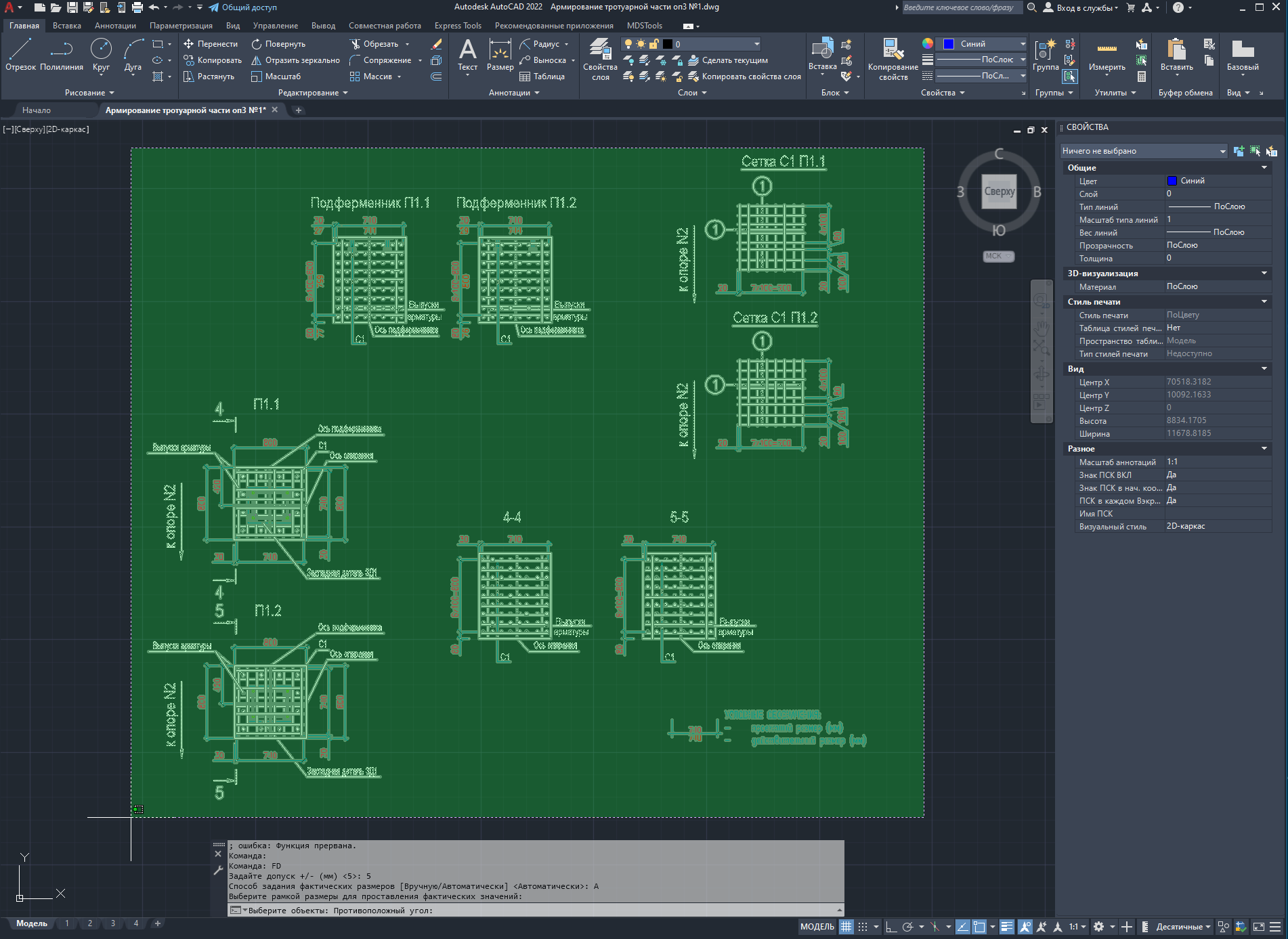

- Выбор рамкой — достаточно выделить нужный узел чертежа, программа сама отфильтрует из выборки только размеры, игнорируя штриховку, линии и текст
- Ручной и автоматический режим проставления фактических размеров — введите реальные замеры с площадки/акта или доверьте генерацию значений программе в пределах допуска

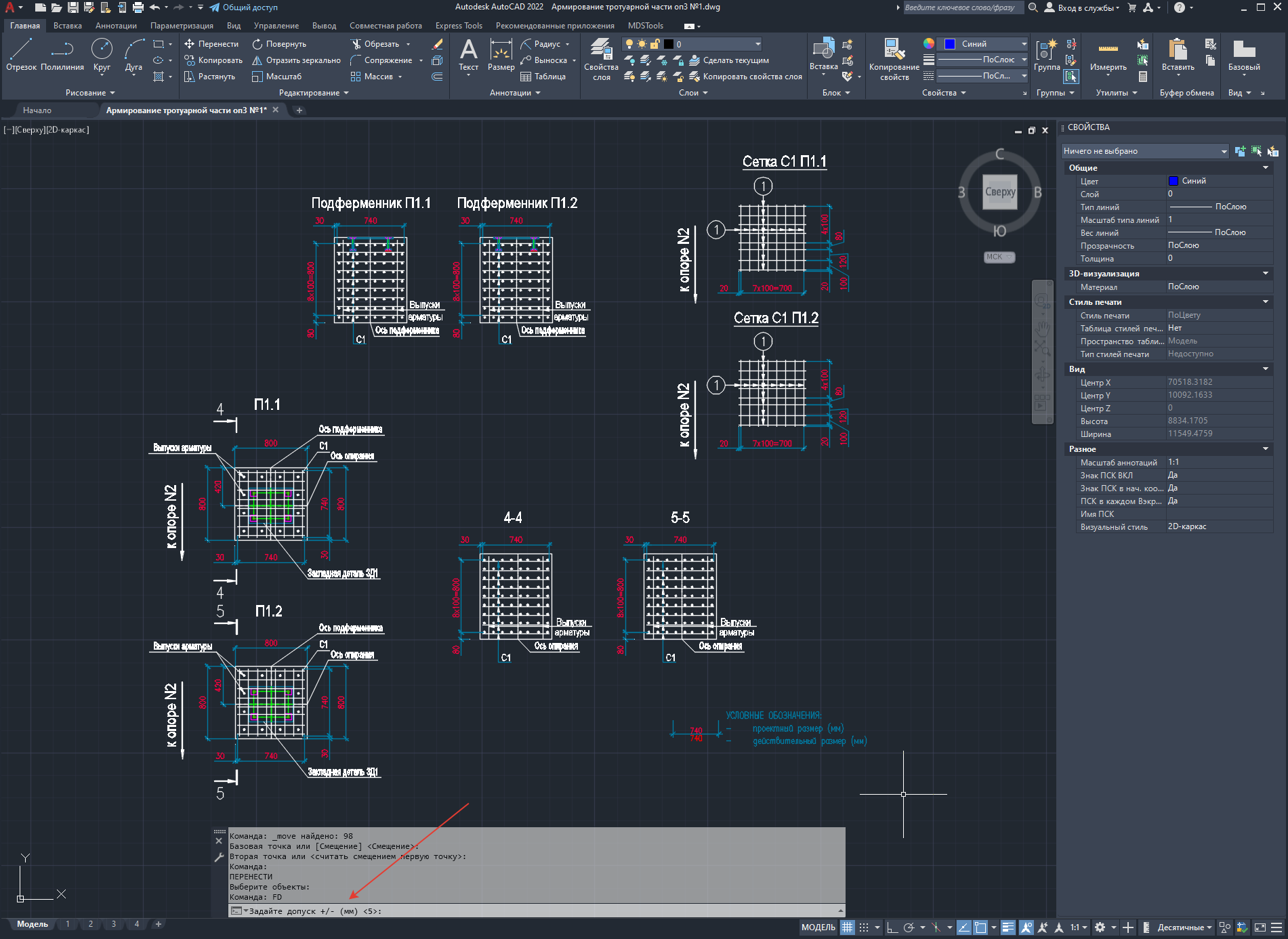

- Гибкое задание допуска ± в миллиметрах для каждой партии размеров

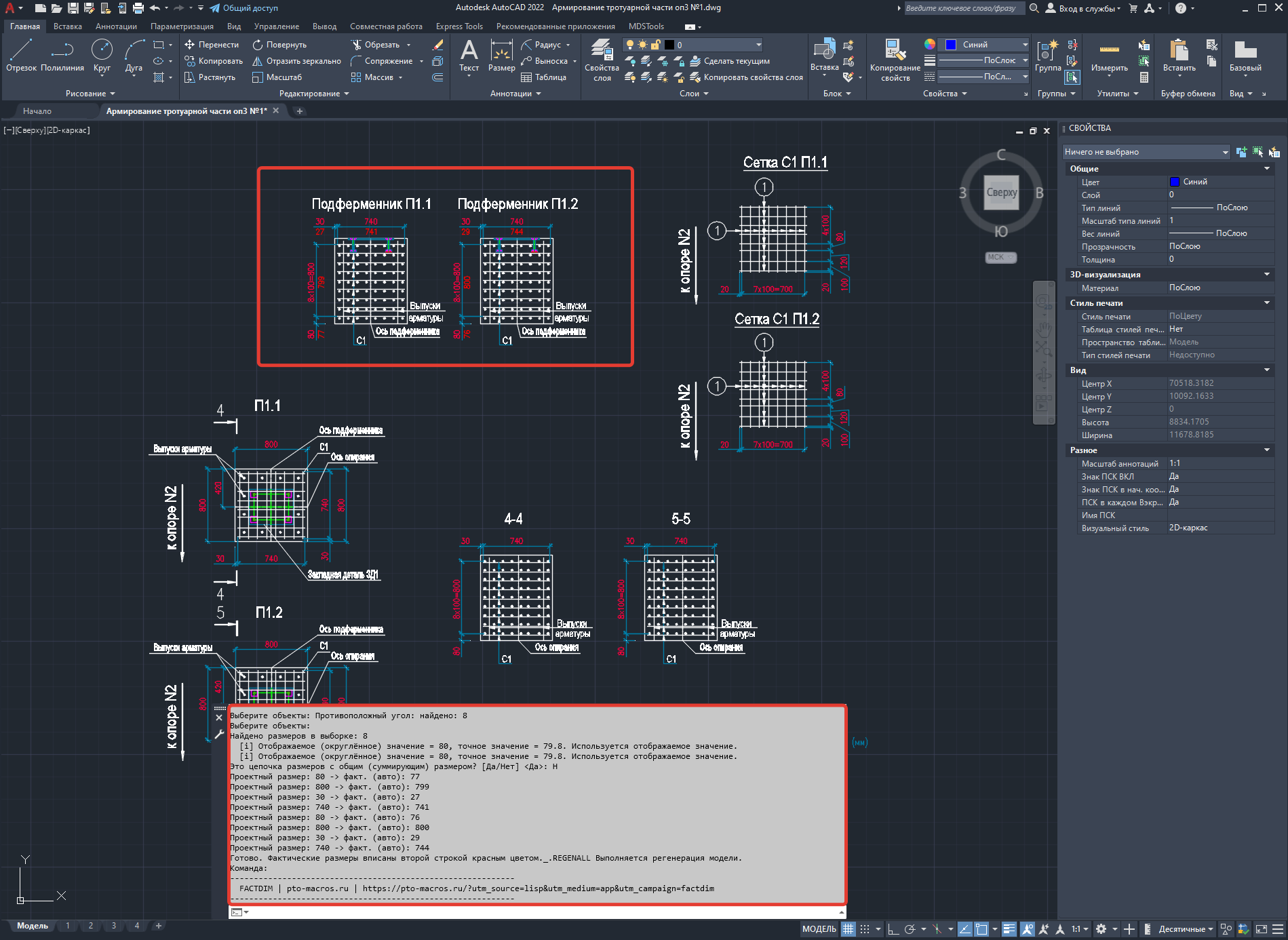

- Логика размерных цепочек — если группа размеров объединена общим (суммирующим) размером, программа автоматически считает сумму фактических значений и проверяет её соответствие общему размеру в пределах допуска, сигнализируя об ошибке при несостыковке
- Корректная работа с любыми типами размеров — линейные, радиальные (R), диаметральные (Ø) и угловые (°)
- Умное распознавание проектного текста — программа «понимает» сложные текстовые конструкции размеров (переопределённый текст, формат-коды MTEXT, увеличенный масштаб текста
\H, конструкции вида «24×150=3600») и берёт из них именно то значение, которое реально нужно для расчёта, а не «сырую» геометрию чертежа - Наследование оформления — фактическое значение автоматически получает ту же высоту, шрифт, ориентацию (горизонтальную/вертикальную/повёрнутую) и масштаб текста, что и проектный размер, располагаясь строго под ним второй строкой
- Безопасность многократного запуска — повторный вызов команды на уже обработанных размерах корректно обновляет фактическое значение, не создавая дублей и не портя чертёж
Для кого предназначена программа
FACTDIM создана для инженеров производственно-технических отделов (ПТО), всех, кто отвечает за подготовку исполнительной документации по армированию железобетонных конструкций: свай, ростверков, лежней, плит, балок, опор мостов и других ЖБК, где простановка фактических размеров ни кто не проверяет)))). Программа будет полезна в подрядных строительных организациях.
Зачем нужна программа
Российские нормативы (СП, ГОСТ, требования заказчика) обязывают отражать в исполнительной документации не только проектные, но и фактические размеры установленной арматуры и опалубки — с указанием допустимых отклонений. Ручное оформление таких чертежей — это:
- десятки однотипных операций копирования и редактирования текста в каждом размере;
- необходимость держать в голове (или отдельно считать в Excel) сумму размерной цепочки и сверять её с общим размером;
- риск арифметической ошибки, которая обнаружится только при проверке заказчиком или экспертизой.

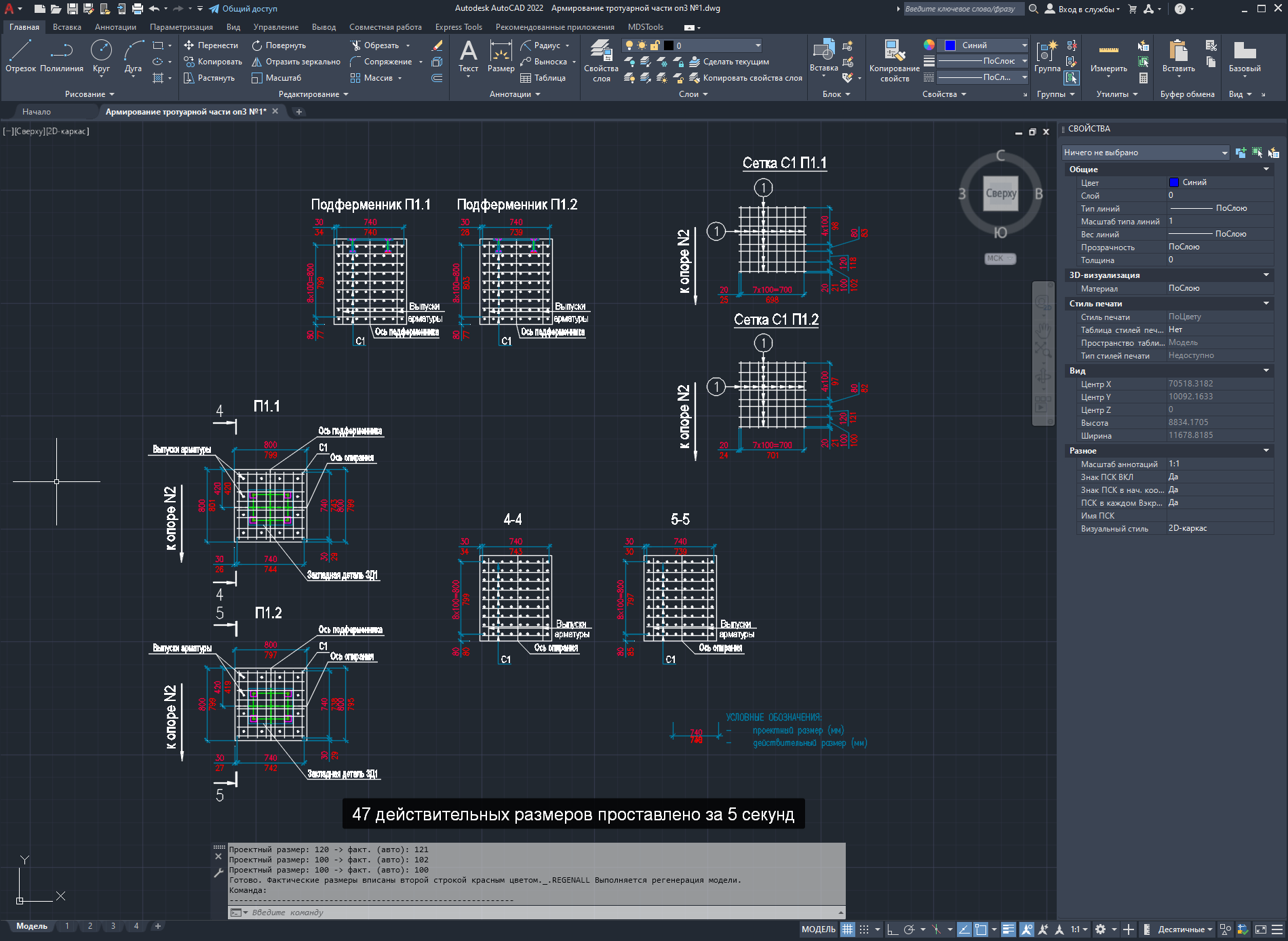

FACTDIM устраняет все эти риски и сокращает время подготовки одного листа исполнительной схемы с нескольких часов до нескольких минут.
Есть ли аналоги
На рынке существуют отдельные LISP-скрипты и плагины для AutoCAD, решающие смежные задачи — простановку размеров, работу с текстом, экспорт таблиц в спецификации. Однако специализированного инструмента, который именно для исполнительных схем:
- автоматически различает проектный и фактический размер в одном объекте;
- проверяет сумму размерной цепочки против общего размера с допуском;
- корректно обрабатывает сложные текстовые конструкции реальных рабочих чертежей (переопределения, масштабирование текста, составные записи «n×шаг=итог»);
- работает со всеми типами размеров (линейные, радиальные, диаметральные, угловые) в единой логике,
на открытом рынке практически не встречается. Большинство подобных задач в проектных и строительных организациях до сих пор решается вручную либо через громоздкие макросы «для одного конкретного чертежа», не переносимые на другие объекты.
В чём уникальность FACTDIM
- Заточен под реальную инженерную практику, а не абстрактную работу с текстом: логика допусков и размерных цепочек воспроизводит то, как инженер ПТО реально проверяет соответствие факта проекту
- Работает «в один клик» с любым чертежом — не привязан к конкретному шаблону, конкретной марке конструкции или расположению размеров на листе
- Понимает «неидеальные» реальные чертежи — с ручными правками текста, увеличенным масштабом отдельных надписей, составными записями шага армирования — где обычный подход «взять Measurement размера» просто не сработает
- Не требует установки, лицензий и подключения к сторонним сервисам — обычный LISP-файл, который загружается в AutoCAD 2022 (и совместимых версиях) за одну минуту. СМОТРИ ИНСТРУКЦИЮ на соседней вкладку «Инструкция»
- Бесплатное распространение и открытая логика работы — программа передаётся как есть, с возможностью адаптации под особенности конкретной организации
FACTDIM — это инструмент, который берёт на себя самую нудную часть оформления исполнительной документации, оставляя инженеру ПТО главное: контроль качества и достоверность данных, передаваемых заказчику.
