Расчёт отказа свай и подбор сваебойного оборудования

Программа расчёта отказа свай и подбора сваебойного оборудования — это инженерный инструмент нового поколения, созданный для проектировщиков и производителей работ, которым важна точность и скорость. Она объединяет строгие методики СП 24.13330 и ГОСТ 5686 с обширной базой современных отечественных и импортных молотов, позволяя за считанные минуты подобрать оборудование под любые грунтовые условия и наклон свай. Благодаря наглядному интерфейсу, автоматическому контролю условий Kr ≥ Kт1, расчёту отказа и формированию сводных отчётов Word программа становится незаменимым помощником как в кабинете, так и на стройплощадке. С этим инструментом инженер получает не просто цифры, а готовое обоснование для уверенных решений по забивке свай.

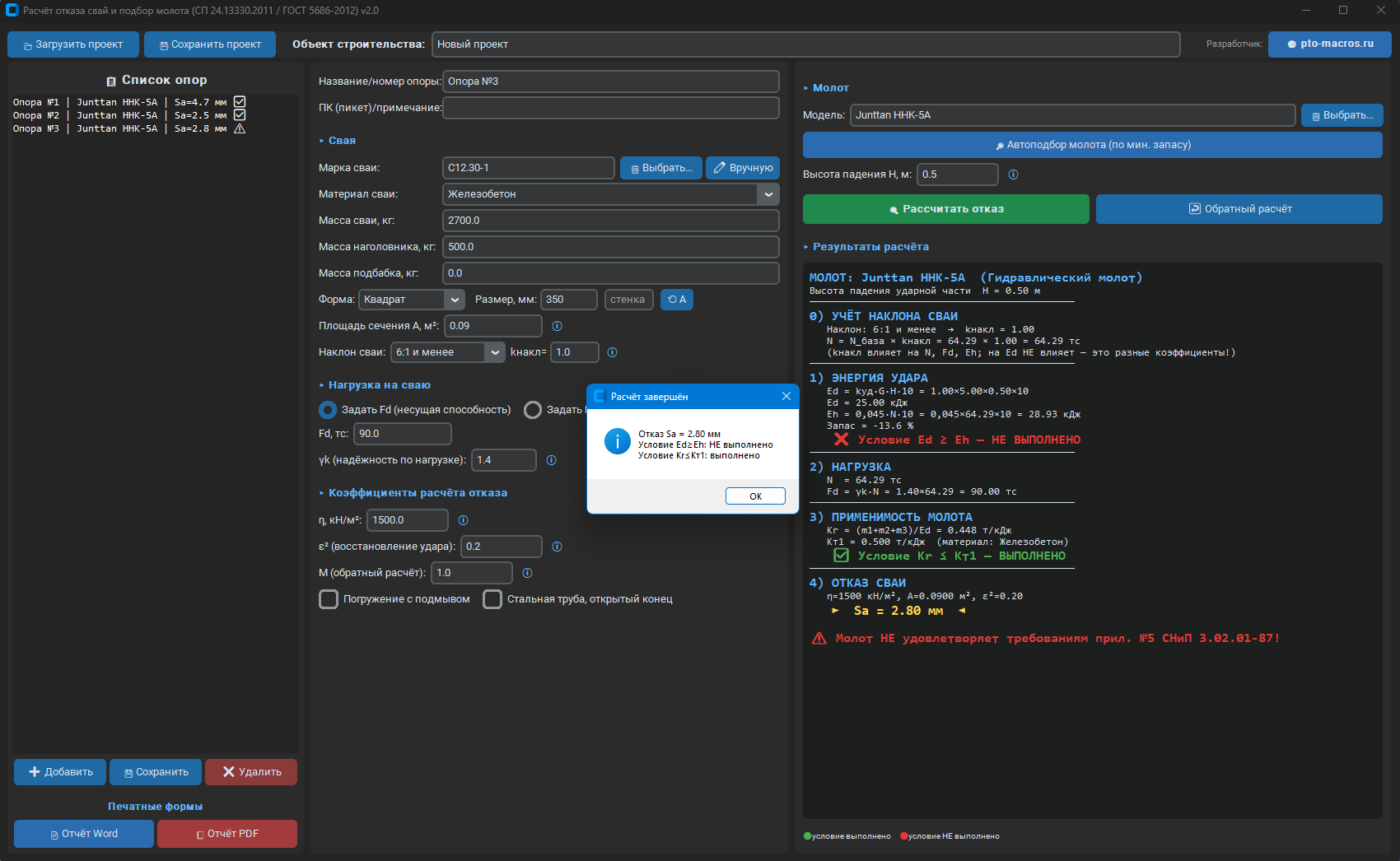

🔨 Программа расчёта отказа свай и подбора сваебойного оборудования

Инженерный инструмент нового поколения для проектировщиков и производителей работ

Для кого создана программа

Программа предназначена для инженеров ПТО, проектировщиков фундаментов, специалистов строительного контроля и всех, кто занимается забивкой свай на объектах промышленного, гражданского, дорожного и мостового строительства. Одинаково полезна как на этапе проектирования (подбор оборудования, расчёт проектного отказа), так и на строительной площадке (обратный расчёт несущей способности по факту забивки).

Какие задачи решает программа

✅ Расчёт проектного отказа сваи для заданной несущей способности грунта и выбранного молота

✅ Автоматический подбор молота из базы данных с проверкой по двум обязательным критериям применимости

✅ Определение фактической несущей способности сваи по результатам полевых испытаний (обратный расчёт по измеренному отказу)

✅ Ведение проекта с несколькими опорами/сваями — от одной точки до целого объекта с десятками свай

✅ Автоматическая генерация подробных отчётов в формате Word и PDF — готовых для передачи в проектную организацию или органу строительного контроля

Нормативная база расчётов

Все алгоритмы программы построены строго на действующих нормативных документах:

— СП 24.13330.2011 «Свайные фундаменты» (актуализированная редакция СНиП 2.02.03-85)
— СНиП 3.02.01-87, приложение №5 «Земляные сооружения. Основания и фундаменты» — методика подбора молота и расчёта отказа
— СНиП 2.02.03-85, п. 5.7 — формула определения несущей способности сваи по фактическому отказу
— ГОСТ 5686-2012 «Грунты. Методы полевых испытаний свай»
— ГОСТ 19804-2012 «Свайные забивные железобетонные. Технические условия»

Программа реализует полный расчётный аппарат: определение расчётной энергии удара молота, минимально необходимой энергии, коэффициента применимости молота Kr, проверку условия Kr ≤ Kт1, а также классическую формулу расчёта отказа сваи по методу упругого удара.

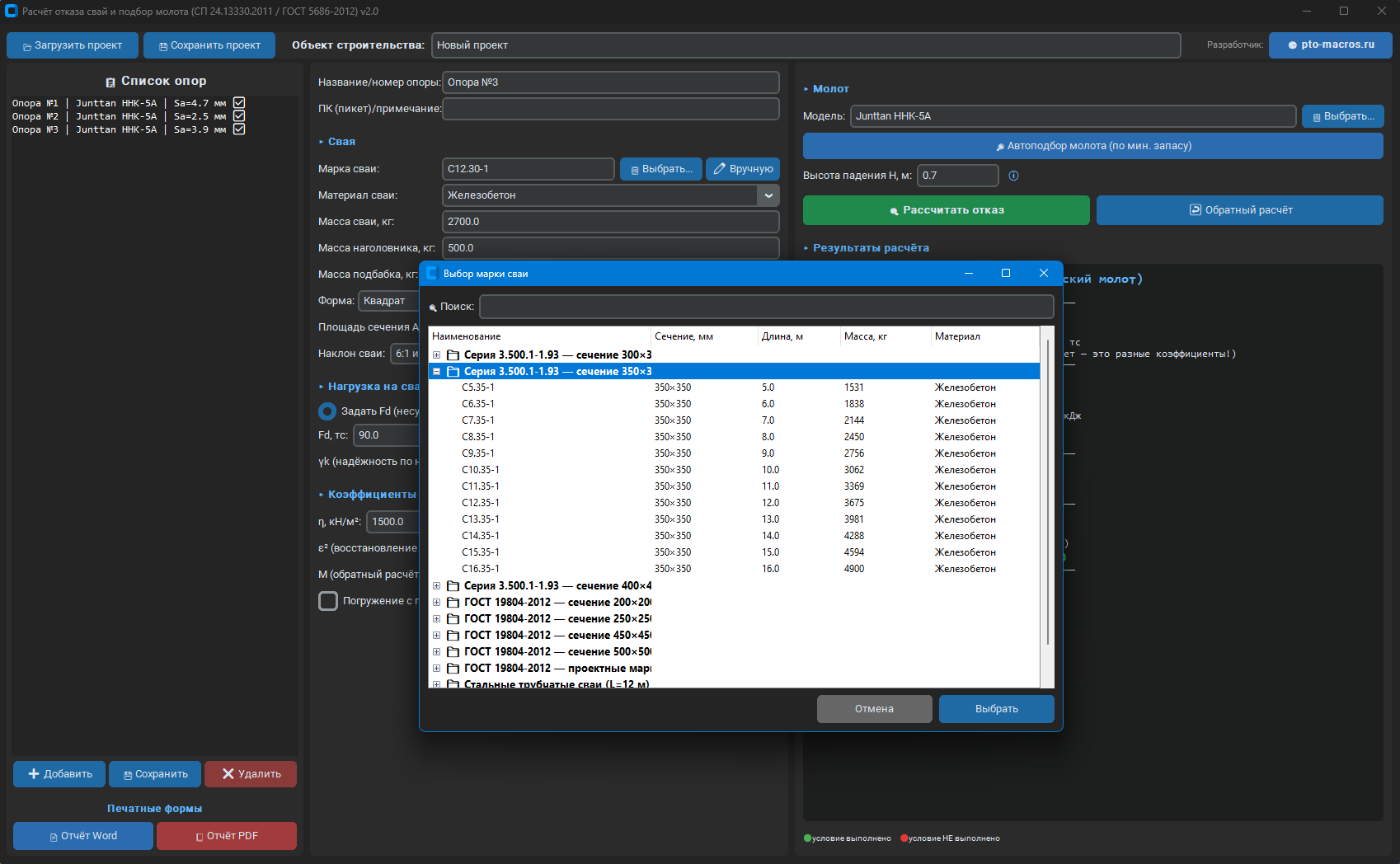

📊 База данных свай — свыше 80 типовых марок

В программу встроен обширный справочник железобетонных, стальных и деревянных свай, избавляющий инженера от ручного поиска характеристик:

— Серия 3.500.1-1.93 — самая массовая номенклатура забивных железобетонных свай квадратного сечения (300×300, 350×350, 400×400 мм) с длинами от 3 до 20 метров
— ГОСТ 19804-2012 — дополнительные типоразмеры сечений 200×200, 250×250, 450×450, 500×500 мм
— Стальные трубчатые сваи — 13 типоразмеров диаметром от 273 до 1420 мм с различной толщиной стенки
— Деревянные сваи — круглого сечения диаметром от 180 до 380 мм

Для каждой марки автоматически подгружаются: *масса, длина, площадь поперечного сечения, материал — все данные сгруппированы, доступен быстрый поиск и удобная навигация без необходимости прокручивать десятки строк вручную.

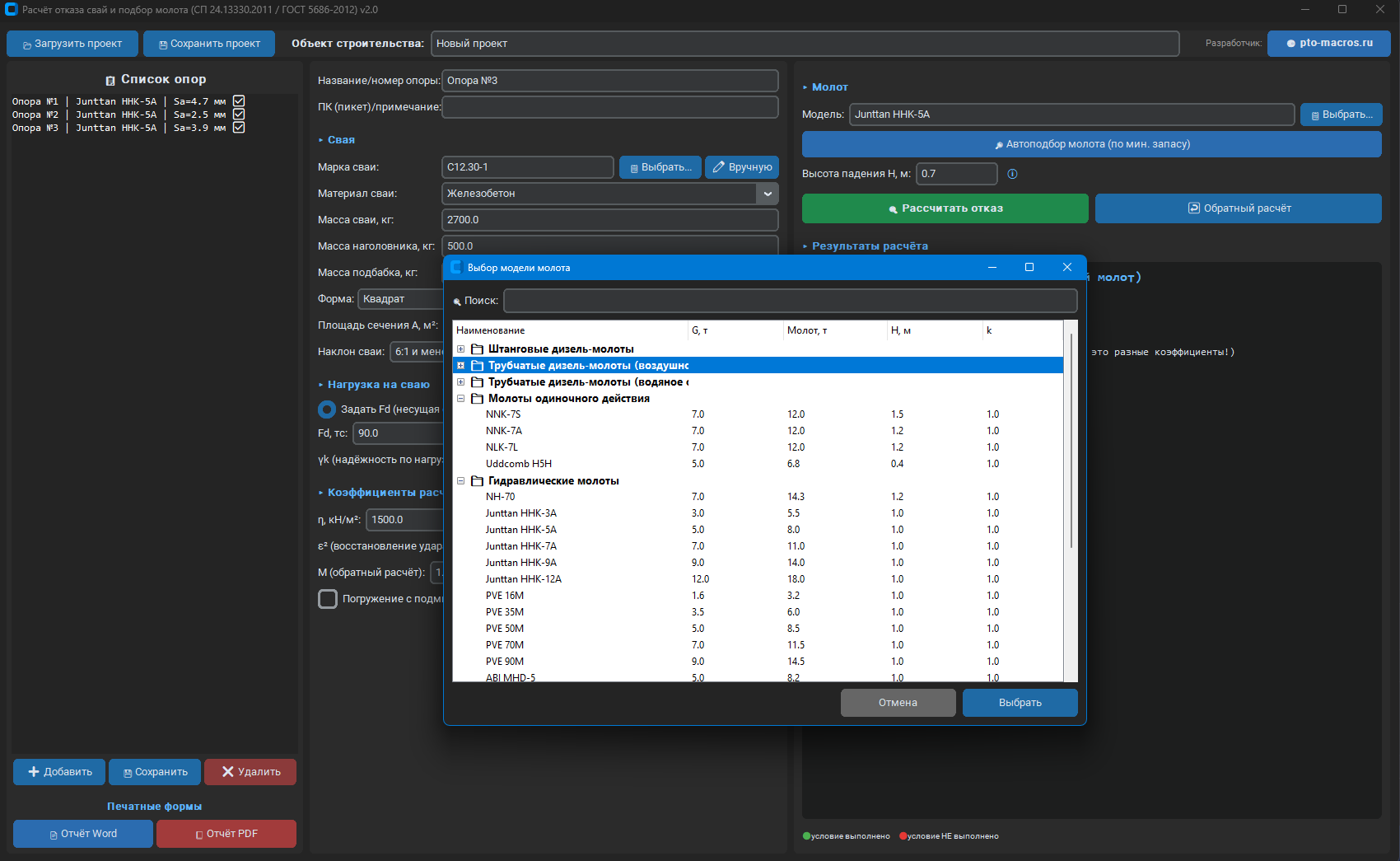

🏗️ База данных сваебойной техники — более 60 моделей молотов

Программа охватывает весь спектр современного сваебойного оборудования, применяемого в отечественной и международной строительной практике:

— Штанговые дизель-молоты (С-268, С-330)
— Трубчатые дизель-молоты с воздушным и водяным охлаждением (отечественные С-949…С-974, СП-40А…СП-54-1, а также импортные Delmag, ICE, Kobe, MKT)
— Молоты одиночного действия (NNK, NLK, Uddcomb)
— Современные гидравлические молоты — Junttan, PVE, ABI, MENCK, IHC, отечественные РГП и ГПМ-С

Для каждой модели в базе зафиксированы: масса ударной части, полная масса молота, номинальная высота падения, частота ударов, коэффициент типа молота и предельно допустимый коэффициент применимости для разных материалов свай.

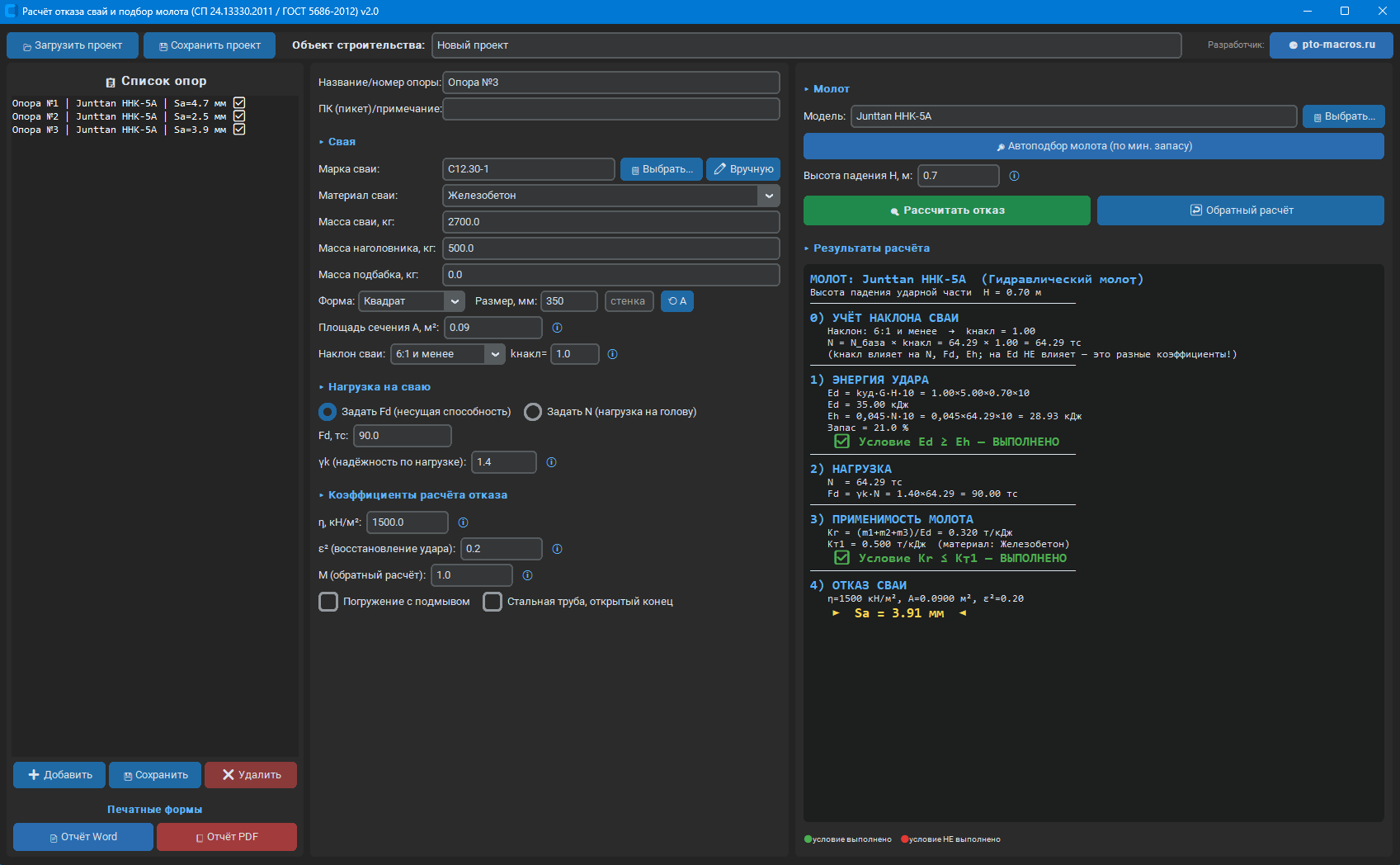

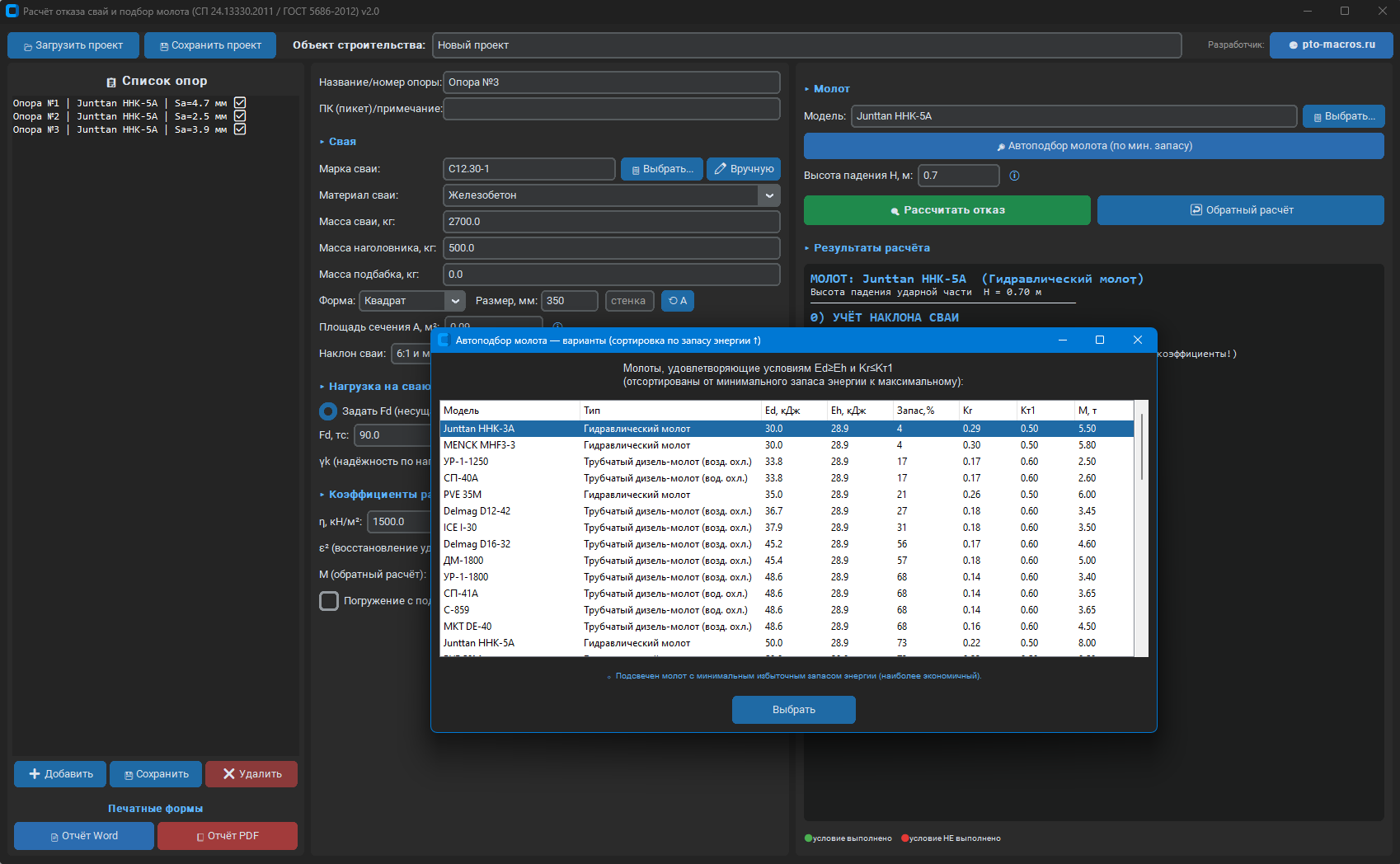

⚙️ Умная автоматизация подбора молота

Не нужно вручную перебирать таблицы и сверяться со справочниками — программа делает это за вас:

1. Вы указываете параметры сваи, грунтовые условия и требуемую несущую способность (или проектную нагрузку — программа автоматически пересчитает одно через другое)
2. Алгоритм проверяет каждую модель молота в базе на соответствие двум обязательным условиям: достаточность энергии удара и допустимость коэффициента применимости
3. Результат — отсортированный список подходящих молотов, начиная с минимально достаточного и наиболее экономичного варианта, с наглядной подсветкой оптимального выбора

Это исключает ошибки при ручном подборе и экономит часы инженерного времени.

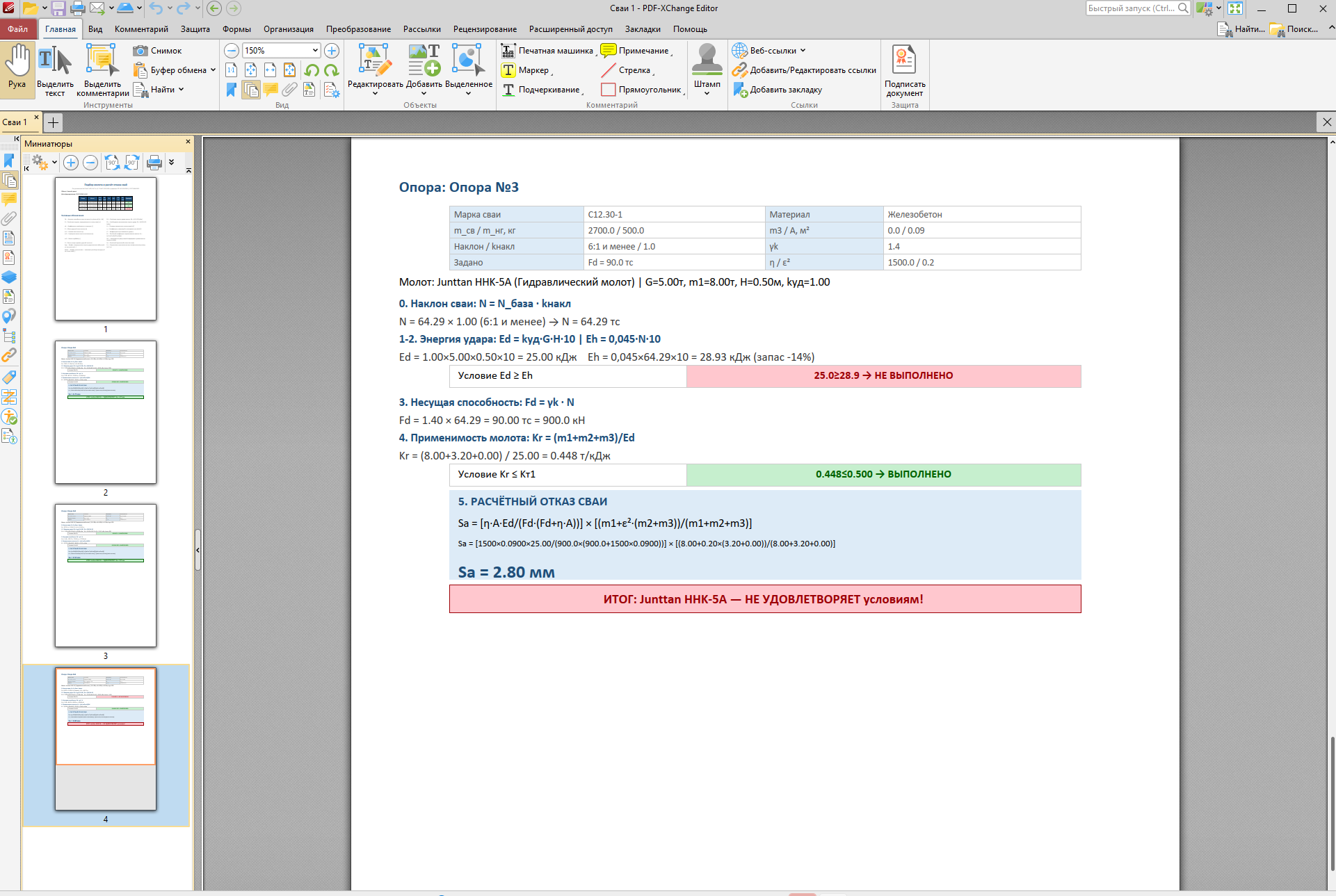

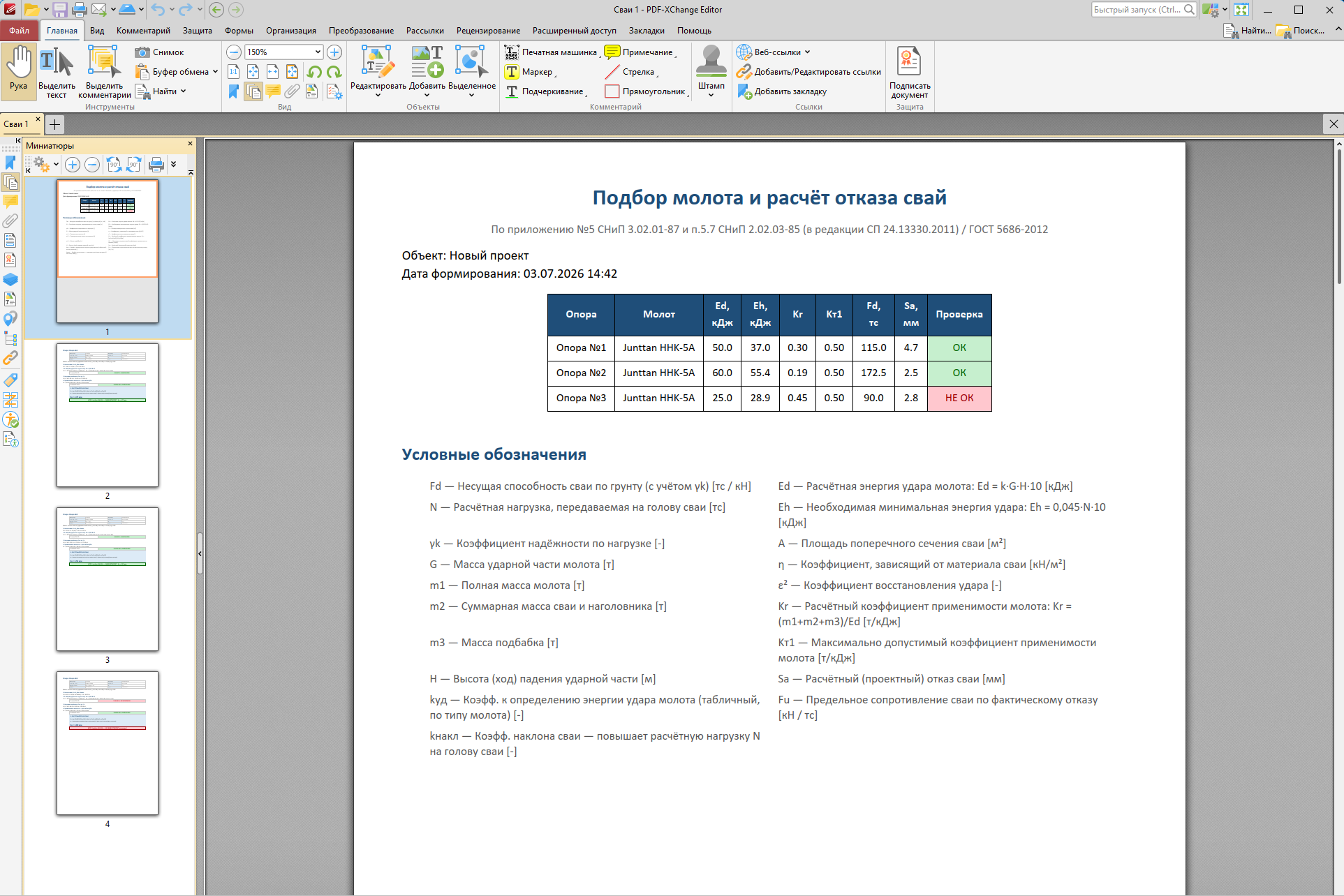

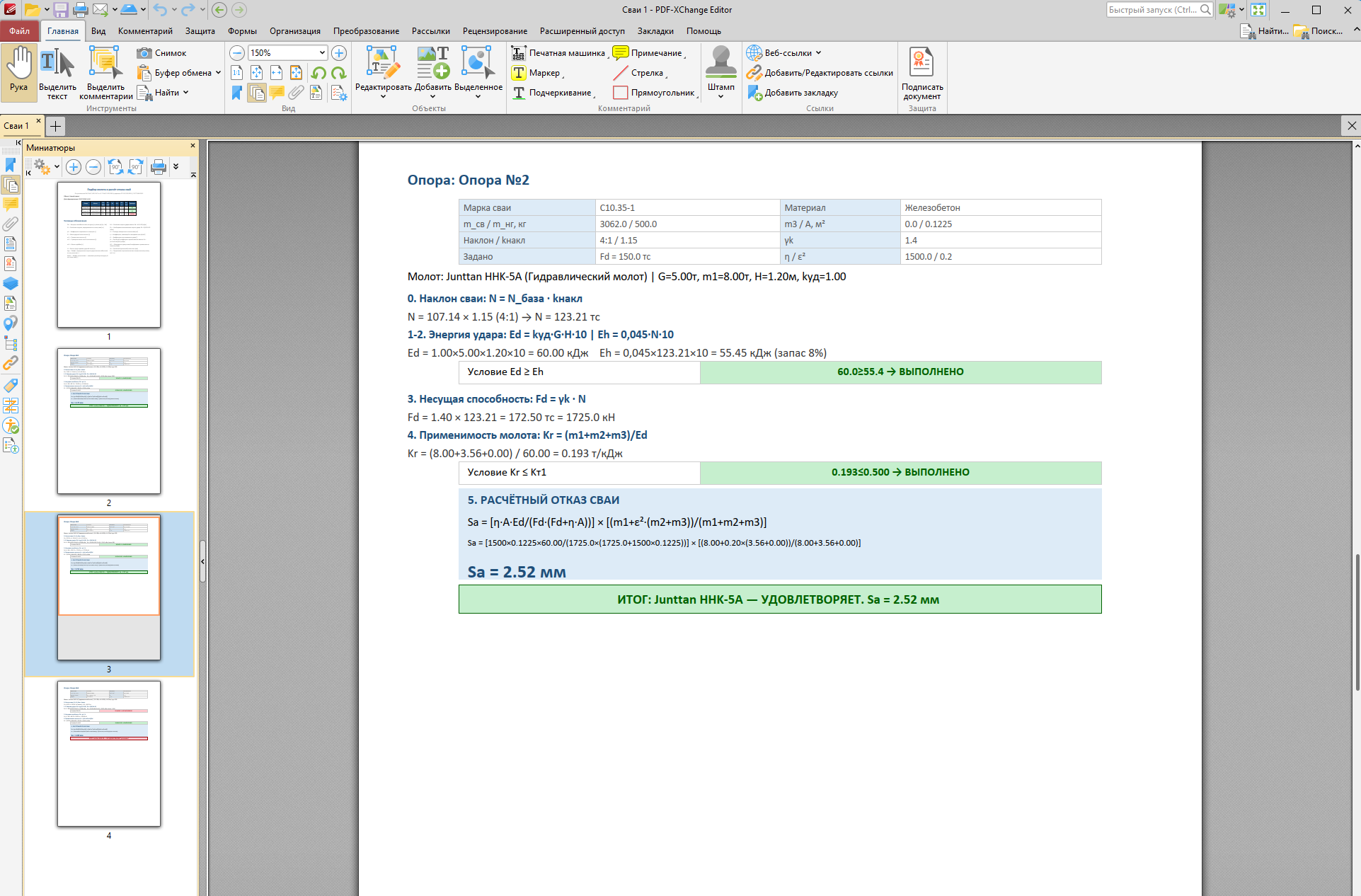

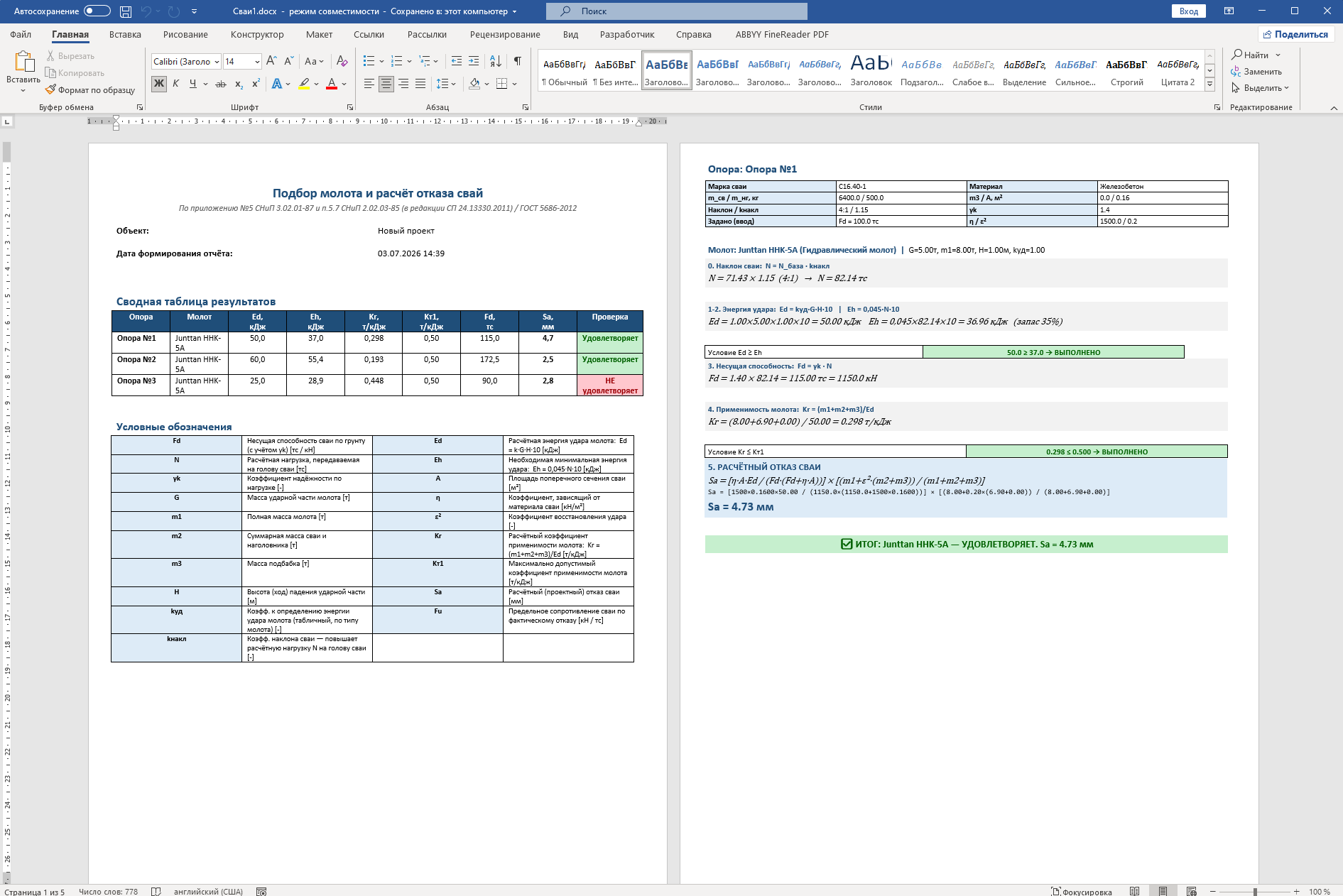

📄 Профессиональные отчёты с полной прозрачностью расчёта

Каждый отчёт — не просто набор цифр, а полноценный расчётный документ:

— Пошаговое представление всех формул с подстановкой реальных чисел — от энергии удара до итогового отказа сваи
— Цветовая индикация выполнения нормативных условий — зелёным отмечены пройденные проверки, красным — не пройденные
— Встроенная легенда всех обозначений с расшифровкой единиц измерения
— Комментарии-обоснования по каждому принятому коэффициенту — со ссылкой на конкретный пункт нормативного документа
— Компактная одностраничная вёрстка расчёта по каждой опоре — удобно для печати и передачи на проверку
— Итоговая сводная таблица по всем опорам проекта на одной странице

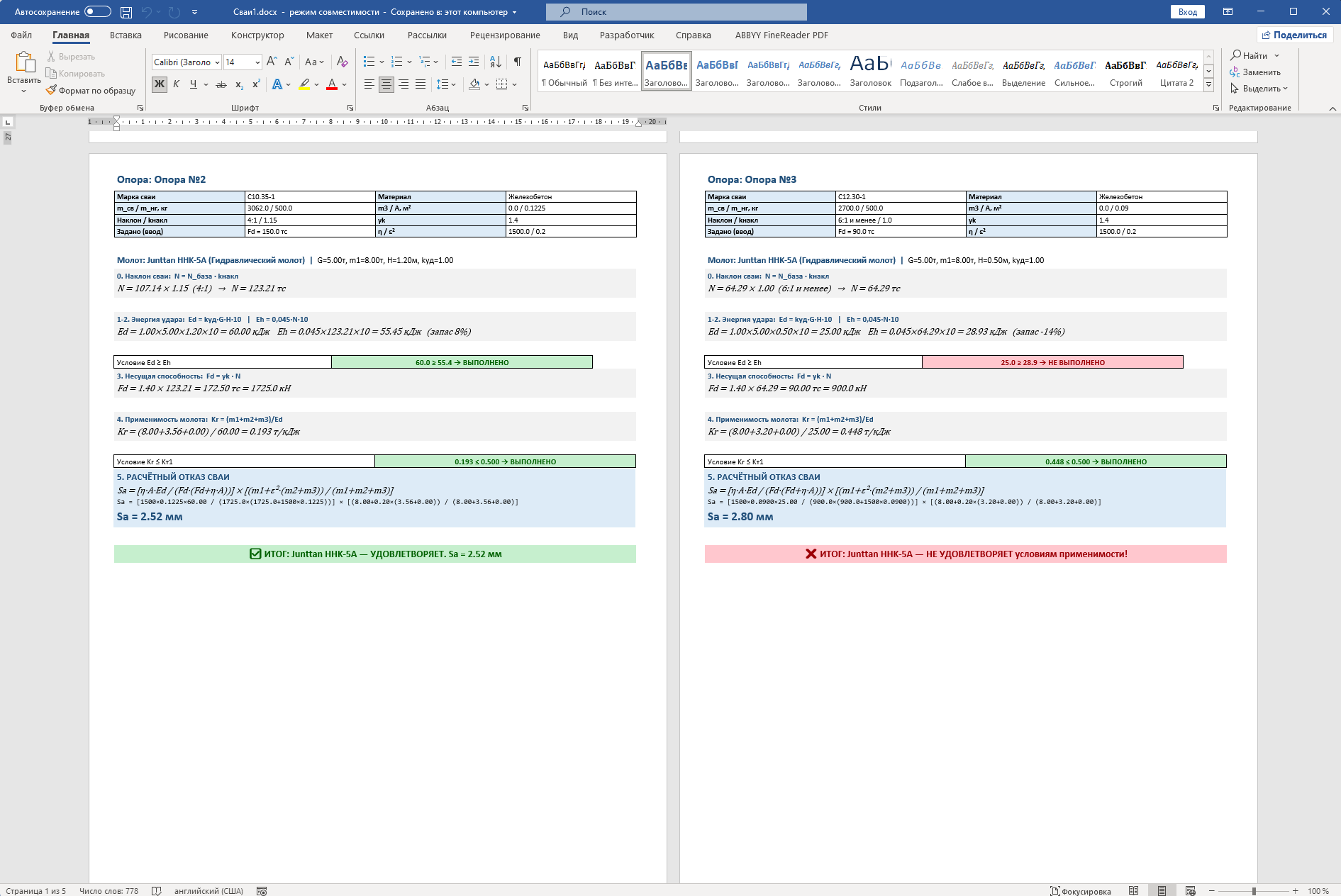

Отчёт формируется одновременно в формате Word (.docx) и PDF — выбирайте удобный для вашей документации формат.

Почему стоит выбрать эту программу

🎯 Точность — расчёты проверены и откалиброваны по эталонным инженерным примерам

⚡ Скорость — подбор молота и формирование отчёта занимают минуты вместо часов

📚 Полнота баз данных — свыше 140 позиций справочных данных (80+ марок свай, 60+ моделей молотов) исключают необходимость искать характеристики в сторонних источниках

🔍 Прозрачность — каждая цифра в отчёте подтверждена формулой и нормативной ссылкой, что упрощает прохождение экспертизы и строительного контроля

💼 Универсальность — от одиночной свайной опоры до крупного линейного объекта с десятками точек

Автоматизируйте расчёт отказа свай и подбор сваебойного оборудования — экономьте время инженера, повышайте точность и прозрачность проектной документации.**
