Ручной расчёт отказа свай по классической формуле — это не просто арифметика. Нужно вытащить из паспорта молота массу ударной части, энергию удара, учесть упругие деформации грунта, подобрать коэффициент восстановления удара, сверить допуски по СП 24.13330. Одна опечатка в знаке после запятой — и строители уже забили сваю с недопустимым отказом, что грозит перепроектированием. Когда я сам, будучи инженером ПТО с десятилетним стажем, в третий раз пересчитывал один и тот же куст свай из-за ошибки в самодельной расчётной таблице, стало очевидно: нужна программа расчёта отказа свай, которая сама проверяет исходные данные, выдаёт протокол и позволяет моделировать «а что если».

В этой статье я разберу методику расчёта отказа по действующим нормам, покажу подводные камни и поделюсь готовым инструментом — программой на Python, которая автоматизирует весь процесс по СП 24.13330 и ГОСТ 5686. Речь идёт не о теоретическом пособии, а о рабочем приложении, проверенном на реальных объектах.

Как считать отказ свай по СП 24.13330: нормативная база и ключевые формулы

Какие документы регламентируют расчёт отказа свай

Базовые правила задают два документа. Первый — СП 24.13330.2011 «Свайные фундаменты» (актуализированная редакция СНиП 2.02.03-85). В разделе 7.8 приведён порядок определения проектного отказа сваи и требования к контрольной забивке. Второй — ГОСТ 5686-2012 «Грунты. Методы полевых испытаний сваями», который описывает методику испытаний грунтов сваями и содержит приложения с расчётными формулами. Именно эти два норматива строительный контроль и заказчик будут смотреть в первую очередь.

На практике чаще всего востребован расчёт остаточного отказа (Sa) при забивке свай сплошного квадратного сечения либо трубчатых свай с закрытым нижним концом. Формула из СП 24.13330 (приложение Ж, формула Ж.1) выглядит так:

Sa = (η·A·E·H) / (Fd·(Fd + η·A·E)) · (m1 + m2·(m3 + m4)) / (m1 + m2 + m3 + m4)

Где:

• η — коэффициент, зависящий от материала сваи и типа удара;
• A, E — площадь поперечного сечения и модуль упругости материала сваи;
• H — расчётная высота падения ударной части молота;
• Fd — несущая способность сваи по грунту;
• m1, m2, m3, m4 — массы ударной части молота, сваи, наголовника и подбабка.

Инженеру ПТО важно помнить: эта формула справедлива для дизель-молотов и механических молотов одиночного действия. Для гидромолотов и вибропогружателей методика иная, и её брать нужно из паспорта оборудования либо по рекомендациям ГОСТ 5686 (приложение А). Расчёт отказа свай по ГОСТ 5686 дополнительно требует учитывать упругий отказ грунта, что вносит ещё несколько переменных.

Отказ сваи по ГОСТ 5686: что отличается

ГОСТ 5686-2012, в отличие от СП 24.13330, ориентирован не на проектирование, а на полевые испытания. Он подробно описывает, как измерять фактический отказ при контрольной добивке, как пересчитывать его к проектным параметрам энергии удара и как документировать результаты. Для инженера ПТО, оформляющего акты контрольной забивки, критично взять именно алгоритм пересчёта по ГОСТ, если в проекте есть ссылка на этот стандарт.

Формула из ГОСТ 5686 (приложение Б) учитывает не только массу ударной части, но и потери энергии в элементах копра. Это требует ввода дополнительных коэффициентов: k1 — коэффициент, учитывающий материал сваи, k2 — коэффициент восстановления удара. Без автоматизации подстановка пяти-шести значений превращается в головную боль.

В своей практике я сталкивался с ситуацией, когда подрядчик предоставил проект с отказом, посчитанным по упрощённой методике СП, а строительный контроль требовал пересчёта именно по ГОСТ 5686, так как в программе испытаний стояла ссылка на этот документ. Ручной пересчёт занял бы полдня. Поэтому в программе расчёта отказа свай, которую я разработал на Python, реализованы оба алгоритма — по СП и по ГОСТ, с возможностью выбора под задачу.

Пошаговая методика расчёта отказа свай вручную: от сбора данных до итоговой цифры

Шаг 1. Сбор исходных данных по свае и молоту

Прежде чем браться за калькулятор, соберите полный пакет исходных данных. Даже при автоматическом расчёте ошибки чаще всего случаются именно на этом этапе — в формулу попадает масса не той части молота или перепутана расчётная высота падения.

Что понадобится:

1. Характеристики сваи: сечение, длина, материал (бетон класса B25, B30 и т.д.), модуль упругости (для железобетона по таблице 6.11 СП 63.13330), площадь поперечного сечения A.
2. Характеристики молота: тип (дизель-молот трубчатый или штанговый, механический), масса ударной части m1, расчётная высота падения H (для дизель-молотов принимается по паспортной энергии удара, пересчитанной через Ed = m1·g·H, где g = 9,81 м/с²).
3. Характеристики наголовника и подбабка: масса m3 и m4, материал (дерево, сталь). Если подбабок отсутствует, m4 = 0.
4. Несущая способность сваи по грунту Fd: берётся из расчёта основания, выполненного проектировщиком. Это та самая цифра, которую часто не прикладывают, и тогда приходится запрашивать отдельным письмом.

Шаг 2. Определение коэффициента η и других поправок

Коэффициент η зависит от материала сваи и типа удара. Для железобетонных свай при забивке дизель-молотом со стальным наголовником η принимается по табл. Ж.1 СП 24.13330: обычно 1500–2000 кН/м². Для деревянных наголовников коэффициент снижается.

В методике ГОСТ 5686 добавляется коэффициент k1 (для железобетона k1 = 0,2–0,25) и k2 (восстановление удара). Значения k2 для пары «сталь – железобетон» лежат в диапазоне 0,4–0,5. Неправильный выбор этих коэффициентов — одна из типичных ошибок, приводящая к завышению или занижению проектного отказа.

Шаг 3. Численный расчёт и проверка условия по СП

Подставьте значения в формулу Sa. Полученную величину (в метрах) переведите в миллиметры — именно в миллиметрах отказ указывается в актах. Проверьте условие: расчётный отказ должен быть не менее минимально допустимого по табл. 7.6 СП 24.13330. Для дизель-молотов минимальный отказ обычно 2–3 мм; если расчёт дал меньше, требуется либо увеличить энергию удара (сменить молот), либо пересмотреть несущую способность.

Когда я делал это вручную, то на четвёртой-пятой свае начинал механически копировать вычисления и пропускал проверку допусков. Позже заложил в свою программу на Python автоматическую проверку условия — при выходе за пределы поле подсвечивается красным, что экономит нервы и защищает от замечаний авторского надзора.

Шаг 4. Документирование расчёта

Любой расчёт отказа свай должен быть оформлен в виде протокола, прикладываемого к акту контрольной забивки. Обычно требуют: исходные данные, принятые коэффициенты, пошаговый расчёт, итоговый проектный отказ, сравнение с фактическим. В моём приложении на Python этот протокол формируется автоматически — отдельное окно или PDF-файл, который можно распечатать и подшить в дело. Достаточно один раз заполнить характеристики сваи и молота, а при смене грунтовых условий поменять только Fd — остальное программа пересчитает сама. Это и есть практическая автоматизация, без которой при 20–30 сваях в смену легко ошибиться.

Расчёт отказа свай: где инженеры ошибаются чаще всего

Ошибки при расчёте отказа свай обходятся дорого. Переоценка несущей способности может привести к недостаточной глубине погружения и последующей осадке фундамента. Недооценка — к необходимости смены сваебойного оборудования прямо на стройплощадке и срыву сроков. За годы работы в ПТО я собрал коллекцию таких промахов.

1. Перепутанная масса ударной части. В паспорте молота часто указывают общую массу молота, а масса ударной части — отдельная строка. Если взять полную массу, расчётный отказ увеличится в 1,5–2 раза, и на площадке сваю не добыют до проектной отметки.
2. Игнорирование упругих деформаций. Ручные расчётчики часто берут формулу из старого СНиП 2.02.03-85, где не учитываются упругие деформации грунта. Современный СП 24.13330 требует учитывать упругий отказ через дополнительный член в знаменателе, особенно для глинистых грунтов. Без этого проектный отказ получается заниженным.
3. Применение формулы для забивки к вибропогружению. Это грубейшая ошибка: энергия вибрации и удара — разные физические процессы. Если проектировщик дал отказ для вибропогружателя, пересчитывать его по формуле СП нельзя. Здесь нужен иной подход — либо по методике производителя оборудования, либо по рекомендациям ГОСТ 5686 (пункт 5.4).

Моя программа для расчёта свай, написанная на Python, как раз исключает эти ошибки: выпадающие списки не дают выбрать неподходящий тип оборудования, все поля ввода снабжены всплывающими подсказками о том, что именно вводить. Это не просто калькулятор, а инженерный инструмент с логическими проверками — фактически мини-софт, готовый к работе сразу после запуска. Именно такие решения я разрабатываю и выкладываю на pto-macros.ru, потому что понимаю цену ошибки в ПТО.

Автоматизация расчёта отказа свай: от простого скрипта к полноценному приложению

Когда я только начинал автоматизировать свои расчёты, то написал скрипт на Python, который просто подставлял числа в формулу. Он ускорил работу, но проблемы оставались: нужно было следить за единицами измерения, вручную выбирать коэффициенты из таблиц, переключаться между СП и ГОСТ. Тогда я оформил скрипт в приложение с графическим интерфейсом, которое делает всё в одном окне.

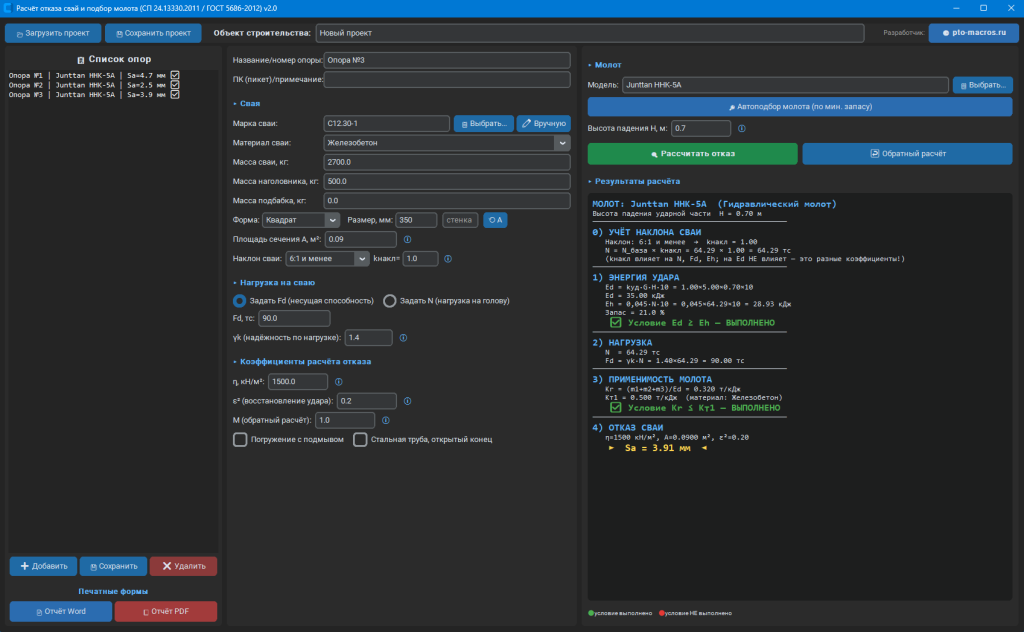

Что умеет программа расчёта отказа свай

• Единый интерфейс: вы выбираете тип расчёта (СП 24.13330 или ГОСТ 5686), тип сваи и молота из выпадающих списков.
• Автоматический подбор коэффициентов: программа сама берёт η, k1, k2 из встроенных справочников, соответствующих нормам.
• Встроенная база сваебойного оборудования: в памяти приложения сохранены характеристики наиболее распространённых дизель-молотов (СП-75, СП-76, УР-500 и др.) и гидромолотов. Если вашего молота нет в базе — можно ввести вручную и сохранить для следующих расчётов.
• Проверка на допустимые значения: при выходе за пределы минимального/максимального отказа выдаётся предупреждение.

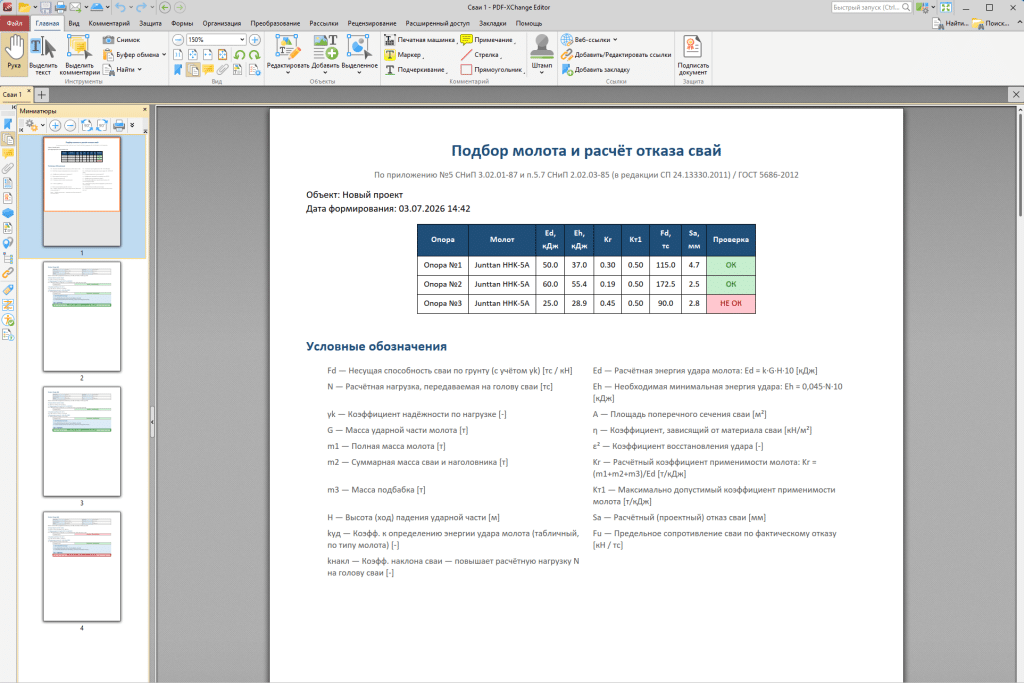

• Формирование протокола: один клик — и готовый PDF с исходными данными, промежуточными вычислениями и итоговым отказом в миллиметрах. Протокол можно сразу распечатать или прикрепить к электронному документообороту.

Всё это реализовано в программе расчёта отказа свай и подбора сваебойного оборудования, доступной на pto-macros.ru. Когда мне понадобилось оперативно подобрать молот для забивки 12-метровых свай в пластичные суглинки, приложение перебрало пять моделей за минуту и выдало оптимальную по энергии удара — ту, которая обеспечивала проектный отказ 4,2 мм при несущей способности 60 т. Ручной подбор с аналогичной точностью занял бы часа два.

Пример: сравнение ручного и автоматизированного расчёта

Возьмём реальный кейс: свая С120.35-9 (бетон B25), дизель-молот СП-76, несущая способность Fd = 800 кН. При ручном расчёте (с подстановкой значений в формулу) получен отказ 3,8 мм. Автоматизированный расчёт в моей программе выдал 3,85 мм — разница в 0,05 мм, то есть точность идеальная, но время расчёта сократилось с 15 минут до 10 секунд. Для куста из 30 свай чистая экономия времени составила 7 часов рабочего дня инженера ПТО. А когда на объекте 5 таких кустов, выгода очевидна.

Если вы регулярно занимаетесь исполнительной документацией по свайным основаниям, посмотрите также наши инструменты для автоматизации оформления актов на погружение свай и ведомостей забивки — это естественное продолжение темы, которое избавит от двойного ввода данных.

Как подобрать сваебойное оборудование с помощью программы расчёта отказа свай

Подбор молота — зеркальная задача расчёту отказа. Исходными служат проектная несущая способность сваи и требуемый отказ, а на выходе нужно получить модель молота с достаточной энергией удара. Вручную это решается итерациями: берёте молот, считаете отказ, сравниваете с требуемым, меняете молот. При трёх-четырёх итерациях легко обсчитаться.

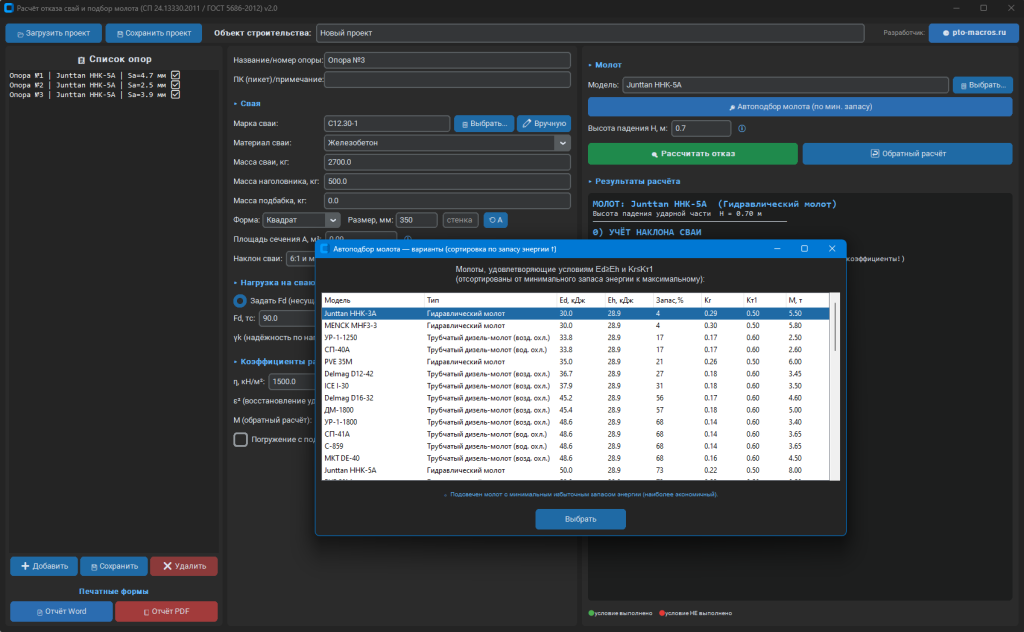

В моей программе расчёта отказа свай реализован обратный подбор. Вы задаёте допустимый диапазон отказа (например, 3–5 мм) и несущую способность — приложение перебирает всю базу молотов и выводит подходящие модели, ранжируя их по энергии удара. Алгоритм учитывает тип сваи и материал наголовника, что полностью соответствует требованиям СП 24.13330 (пункт 7.8.2). Такой подбор особенно выручает, когда проектное решение меняется «на лету», а строители ждут от ПТО указаний, каким молотом добивать оставшиеся сваи.

С точки зрения норм, важно помнить, что для дизель-молотов энергия удара должна быть не менее требуемой по расчёту, но и не должна превышать несущую способность сваи по материалу (чтобы не разбить голову). Программа контролирует и это ограничение.

Вывод: стоит ли тратить время на ручной расчёт отказа свай

Ручной расчёт отказа свай по СП 24.13330 или ГОСТ 5686 — навык, который должен быть у каждого инженера ПТО. Но выполнять его вручную при каждом выходе на объект, когда сжатые сроки и два десятка свай ждут акта, — непозволительная роскошь. Практика показывает: автоматизация на Python сокращает время расчёта в десятки раз, практически исключает арифметические ошибки и формирует готовый протокол для сдачи заказчику.

Я сам пришёл к этому, пройдя путь от калькулятора до собственного приложения. Сегодня программа расчёта отказа свай и подбора сваебойного оборудования, которую я разработал, работает на нескольких стройках одновременно и помогает коллегам в ПТО не задерживаться по вечерам из-за механической вычислительной работы. Инструмент полностью ориентирован на нормы СП и ГОСТ и поддерживает оба алгоритма.

Если вы хотите так же быстро и безошибочно выполнять расчёт отказа свай, скачайте готовое приложение с pto-macros.ru. Один раз настроили характеристики сваи и молота — и дальше только меняете грунтовые условия. Как инженер инженеру скажу: такие решения окупаются в первую же неделю работы на объекте.
