СВАЙ-ЭКСПЕРТ v.3 — расширенная версия программы «Расчёт свай»

Комплексный расчётный модуль для четырёх видов свайных и шпунтовых работ

Что изменилось по сравнению с программой «Расчёт свай»

Программа «Расчёт свай» решала одну задачу — подбор молота и расчёт отказа для забивных свай. СВАЙ-ЭКСПЕРТ — это полноценное развитие этого инструмента: тот же надёжный расчётный модуль забивных свай сохранён и доработан, но добавлены три новых вида работ, которые раньше не считались вовсе. Теперь в одной программе — весь основной спектр методов погружения свай, применяемых в строительстве.

🆕 Новые расчётные модули

1. Винтовые сваи

Полностью новый модуль расчёта:

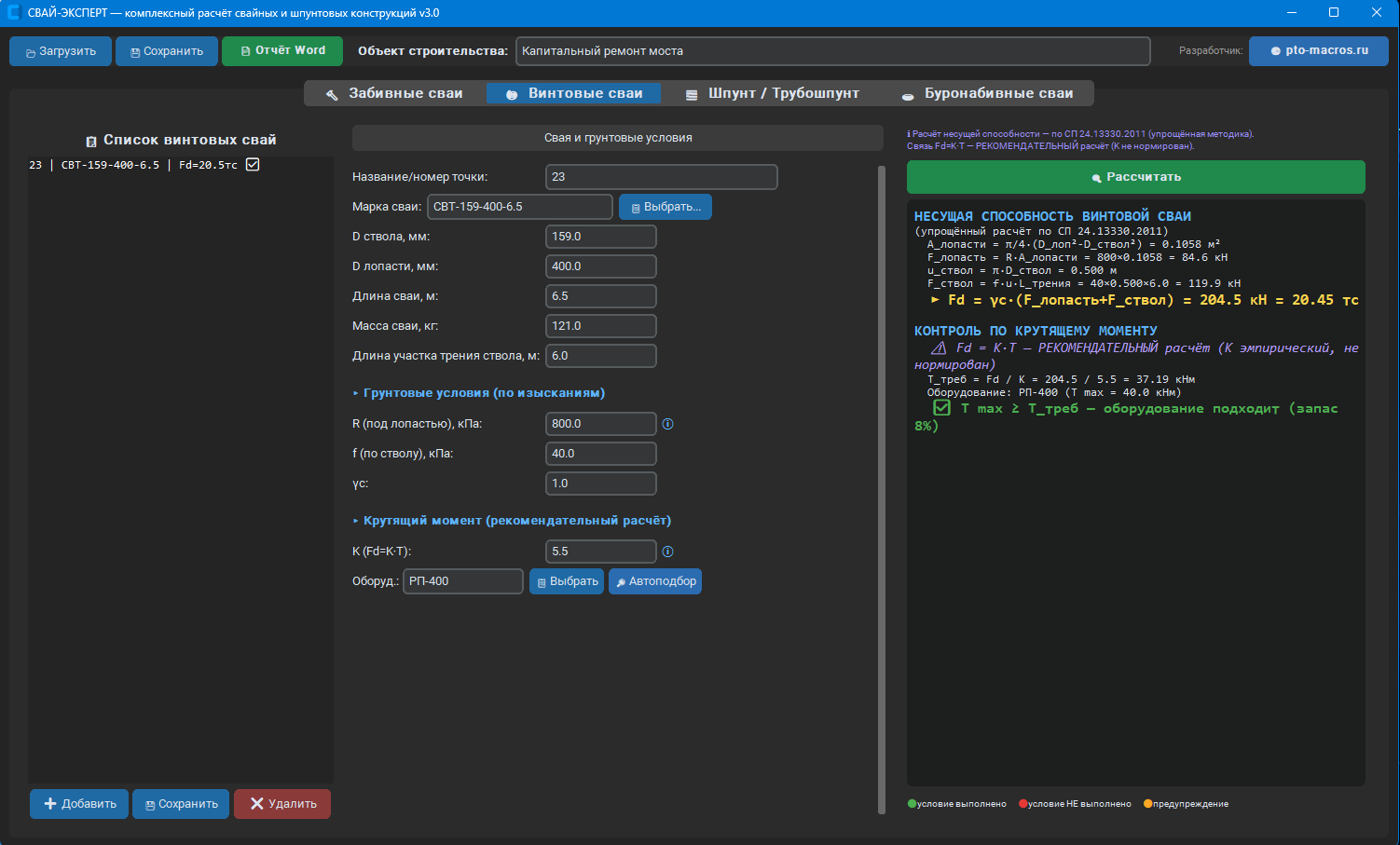

• Расчёт несущей способности сваи по сопротивлению грунта под лопастью и трению по стволу (методика на основе СП 24.13330.2011)
• Определение требуемого крутящего момента завинчивания
• Подбор оборудования — от ручных мотобуров до тяжёлых ротаторов на базе экскаваторов и специализированных установок для опор ЛЭП
• Автоподбор техники по крутящему моменту с сортировкой по минимальному запасу

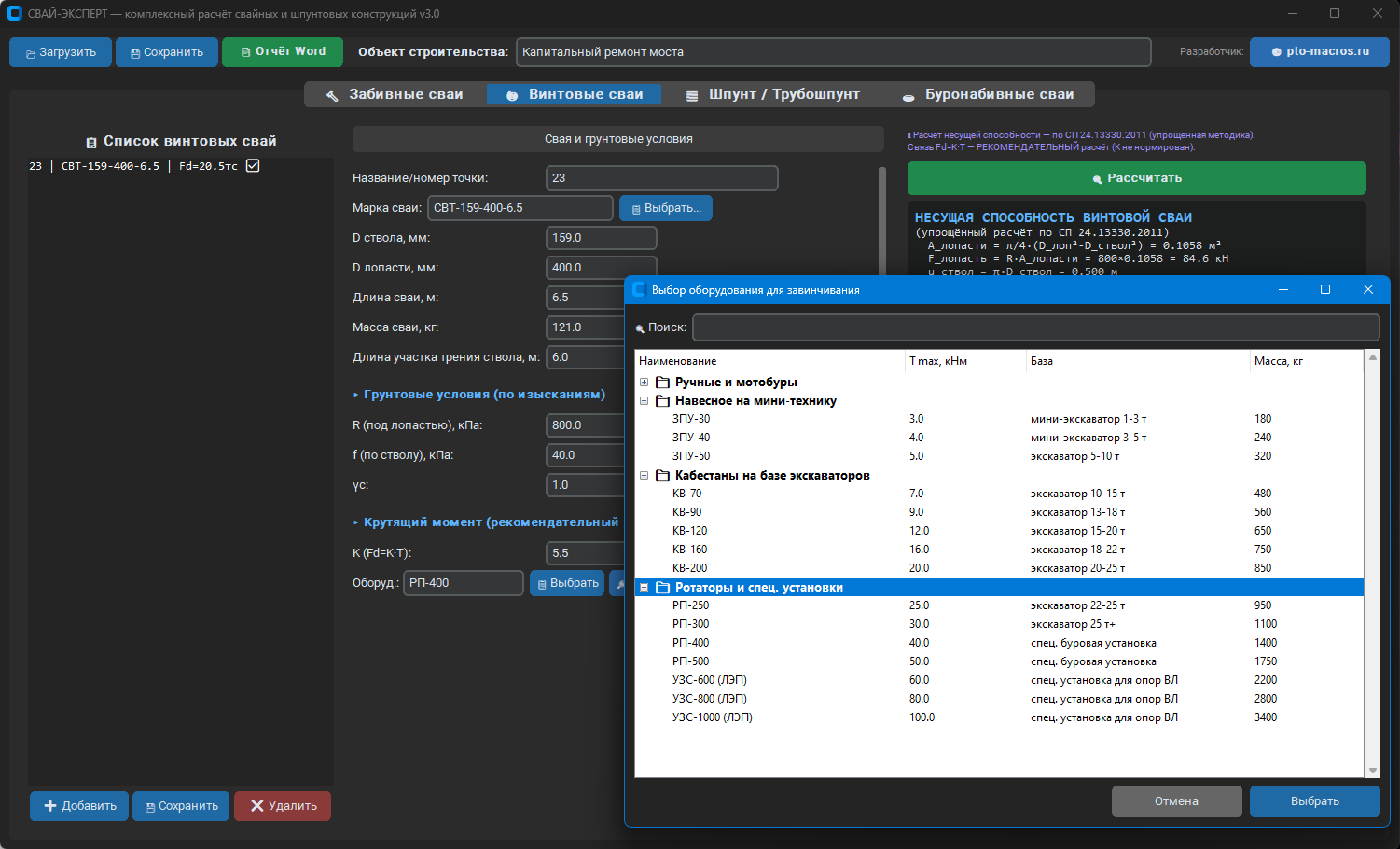

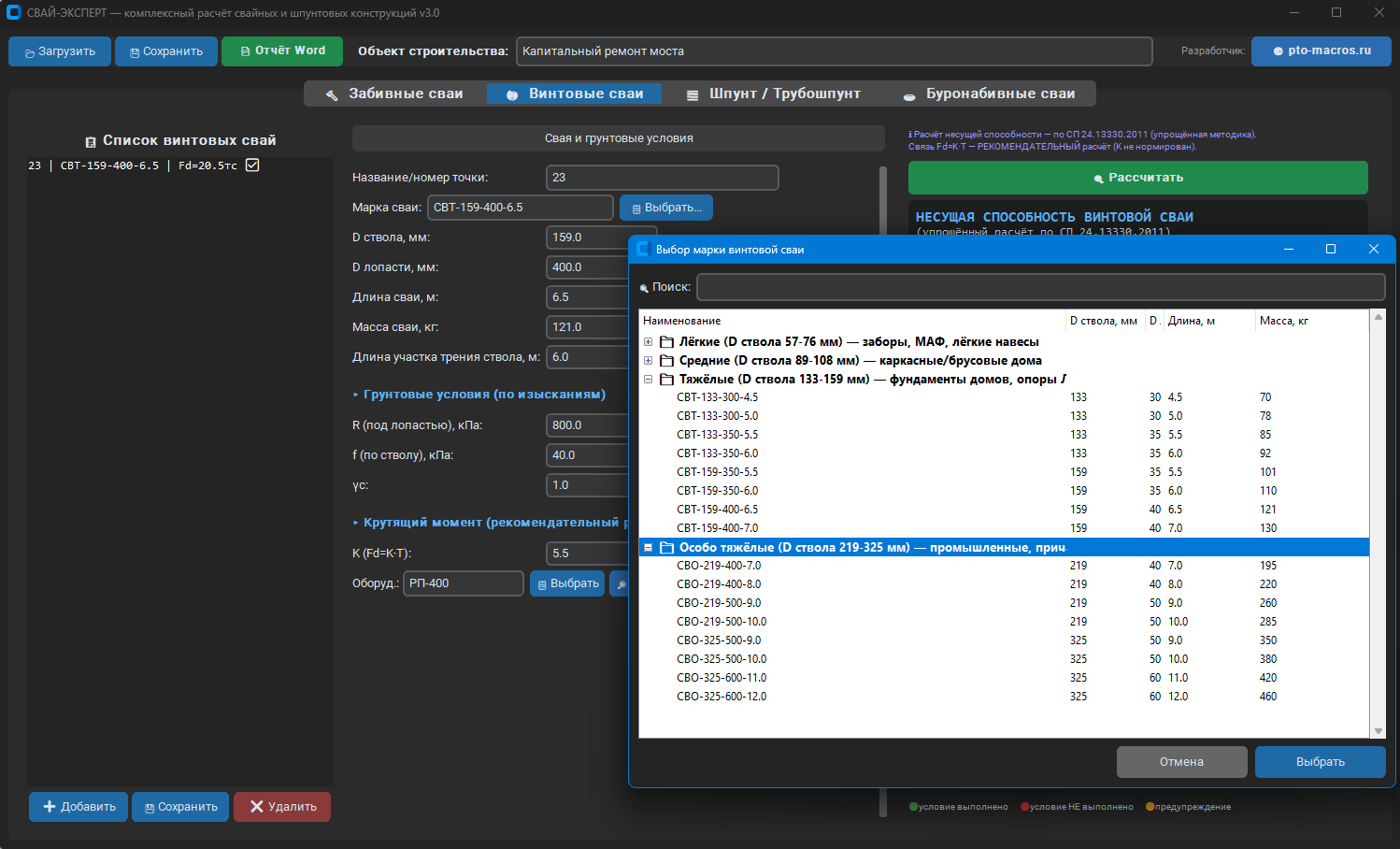

• Встроенная база 32 типоразмеров винтовых свай (от лёгких заборных до особо тяжёлых промышленных) и 17 моделей завинчивающего оборудования

2. Шпунт и трубошпунт (вибропогружение)

Совершенно новая функциональность:

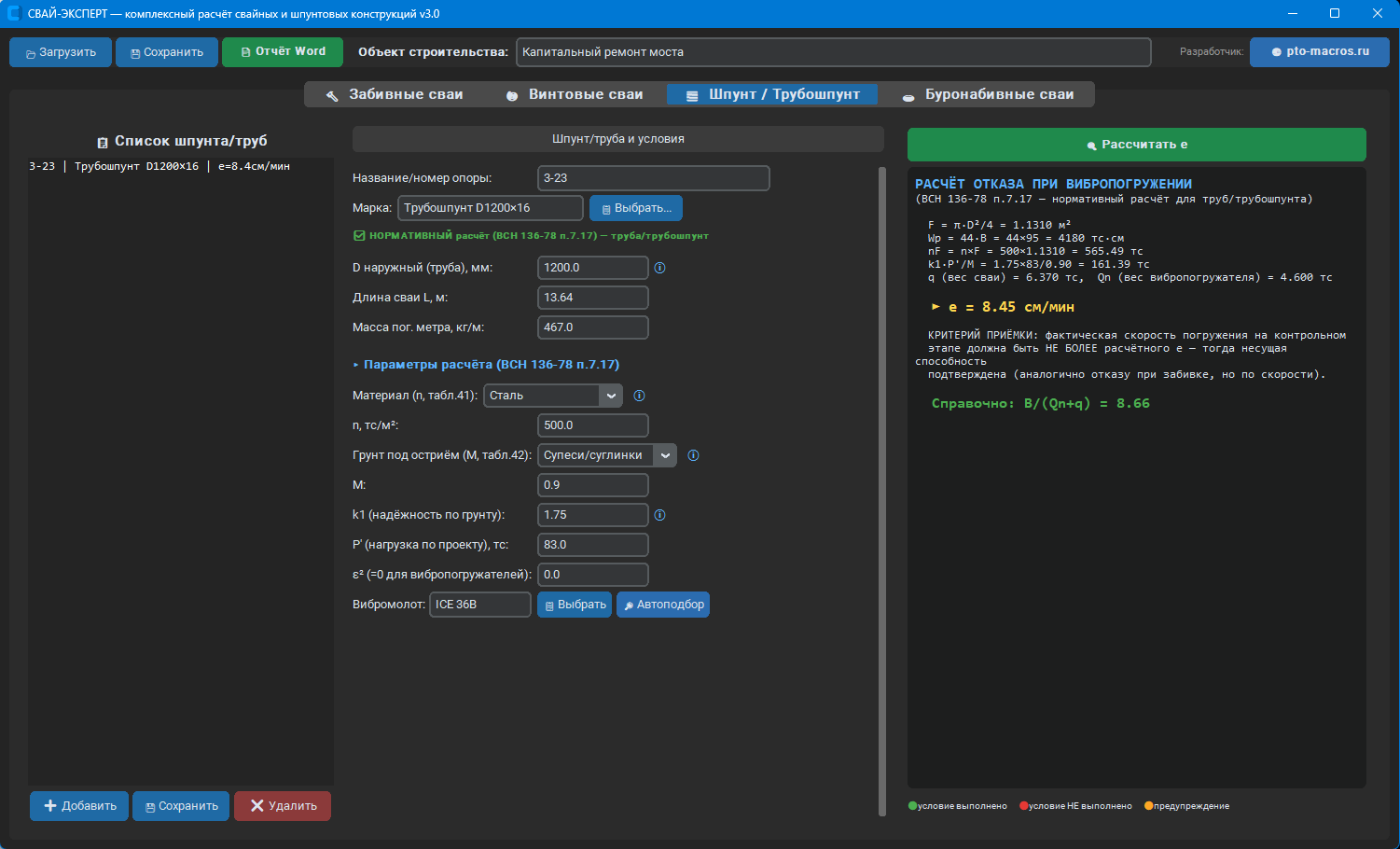

• Расчёт отказа сваи при вибропогружении по нормативной методике ВСН 136-78 п.7.17
• Автоматический расчёт контрольной скорости погружения — критерия приёмки работ
• Раздельный подход: для труб и трубошпунта — полный нормативный расчёт; для профильного шпунта (Larssen, Z-профили) — расчёт с явной пометкой о рекомендательном характере

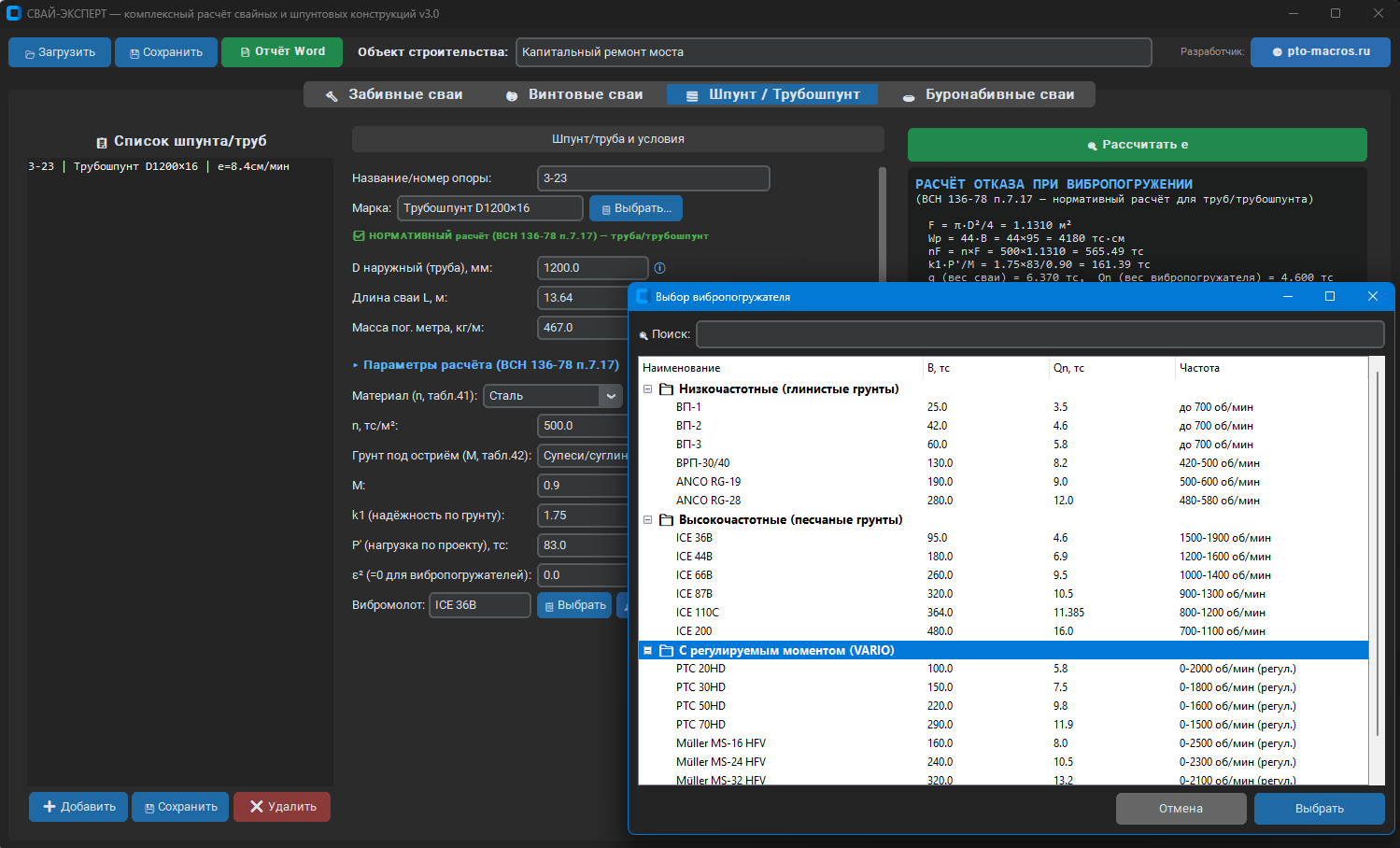

• Автоподбор вибропогружателя из базы, включающей 20 моделей (низкочастотные, высокочастотные, с регулируемым моментом VARIO)
• База шпунта и труб — 40 типоразмеров: Larssen, Z-профили, трубошпунт и стальные трубы разных диаметров

3. Буронабивные сваи (БНС)

Ещё один новый расчётный модуль:

• Расчёт несущей способности по сопротивлению грунта под подошвой и по боковой поверхности ствола (методика по СП 24.13330.2011)

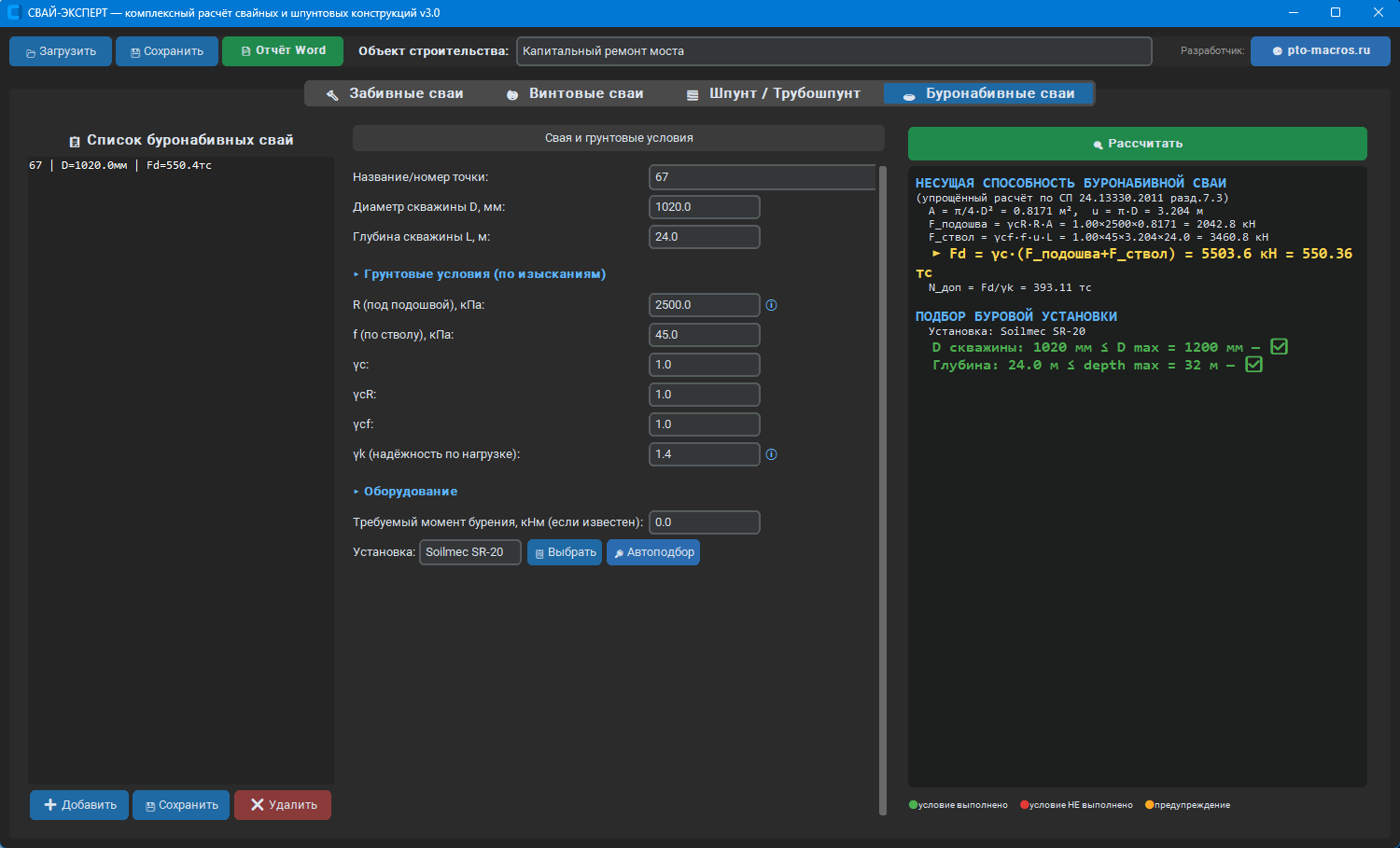

• Автоматическая проверка буровой установки по трём параметрам: диаметр бурения, глубина скважины, крутящий момент
• Автоподбор установки с сортировкой по минимальному запасу характеристик

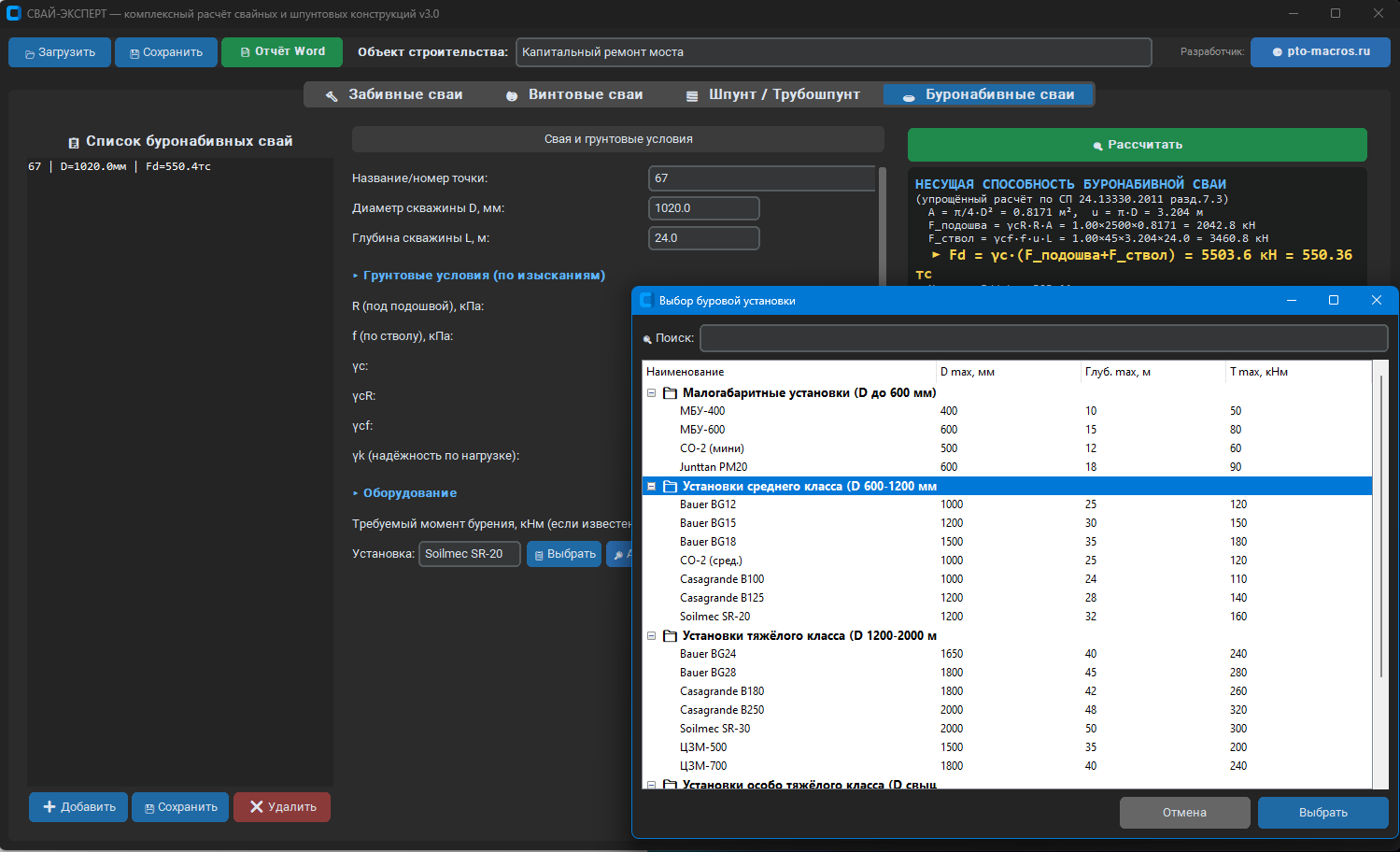

• База из 18 моделей буровых установок — от малогабаритных до особо тяжёлого класса (диаметр бурения до 3,5 м)

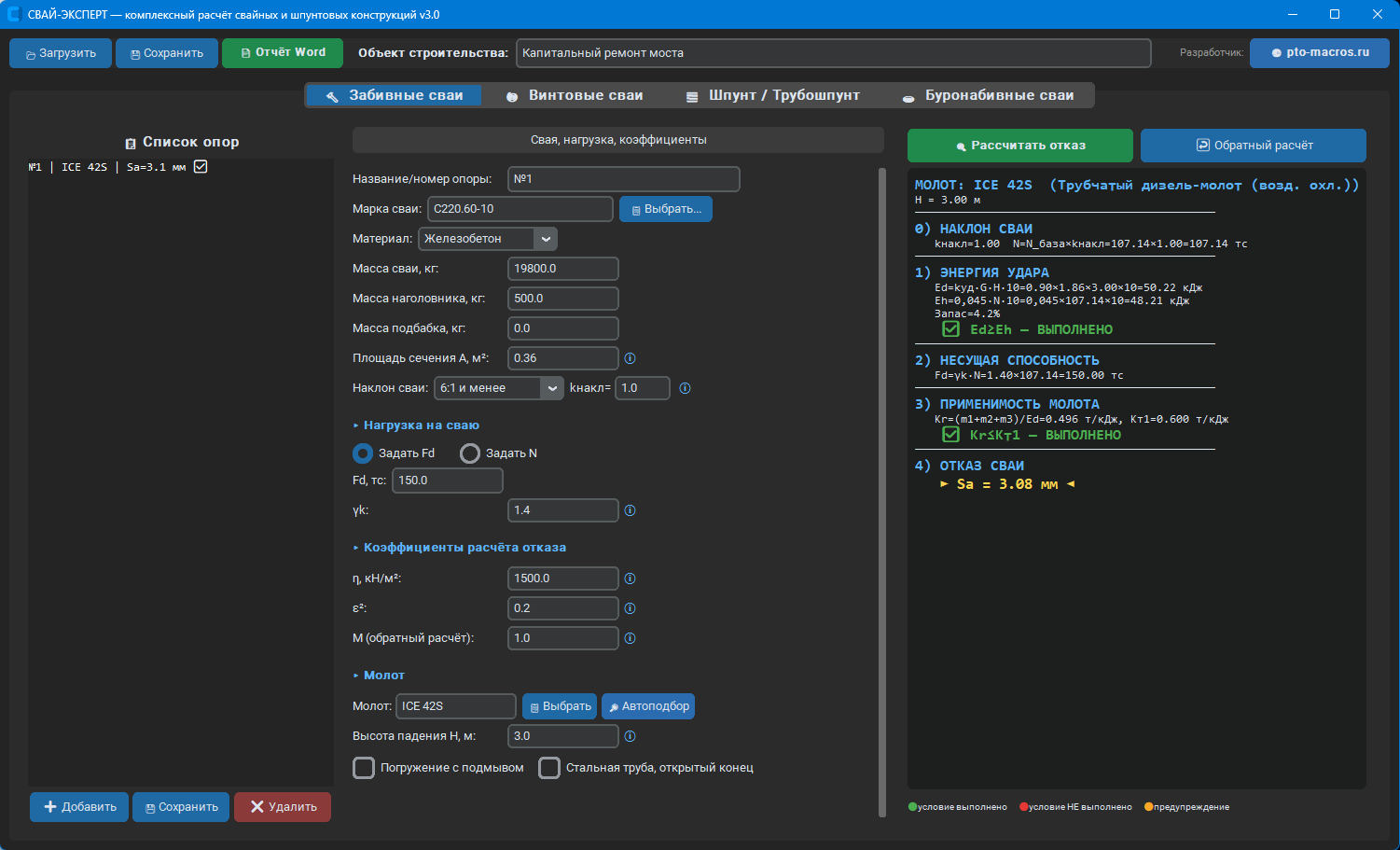

🔧 Что улучшено в модуле забивных свай (по сравнению с «Расчёт свай»)

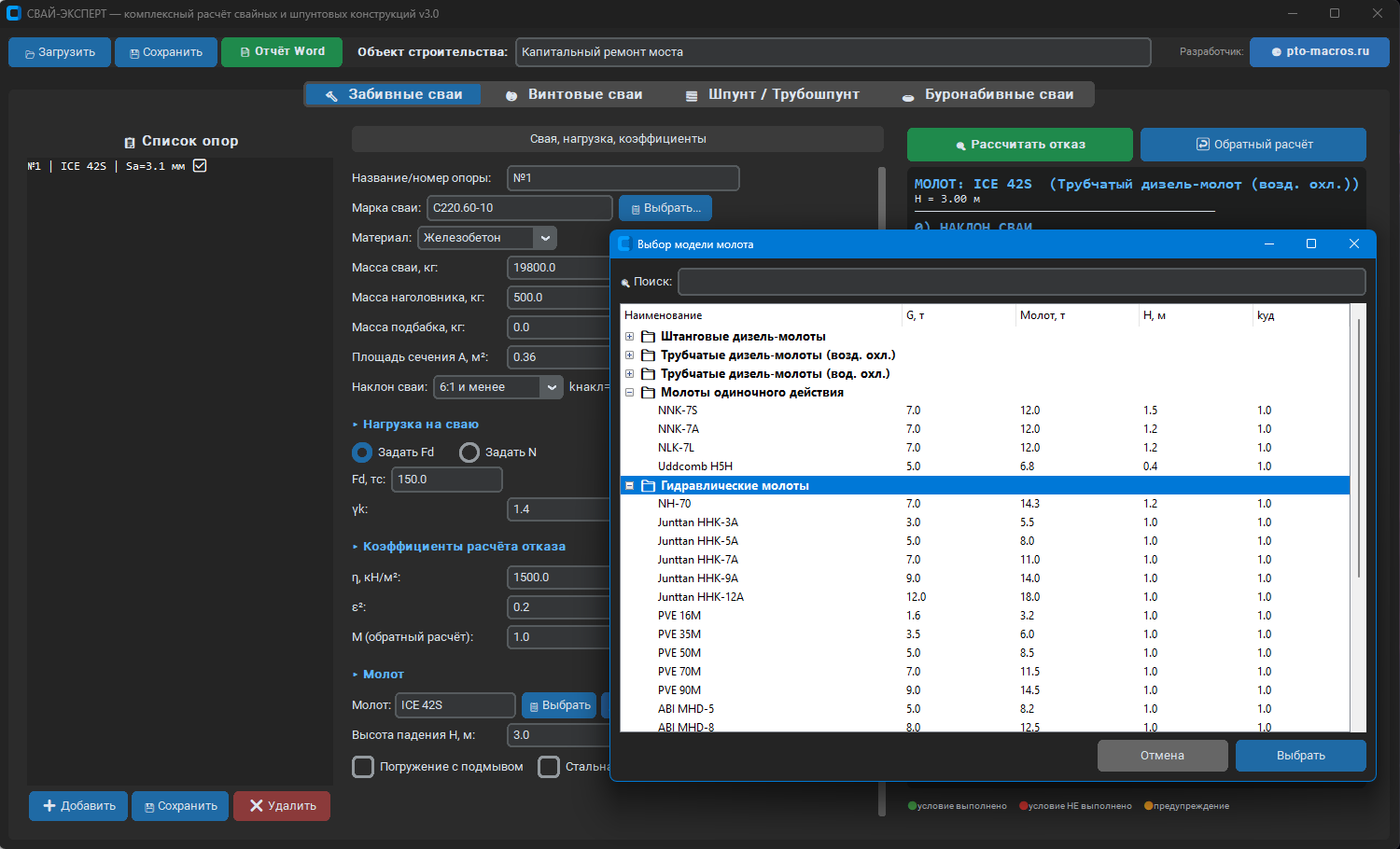

• База молотов выросла с изначальной до 52 моделей — штанговые, трубчатые (воздушное и водяное охлаждение), одиночного действия, гидравлические

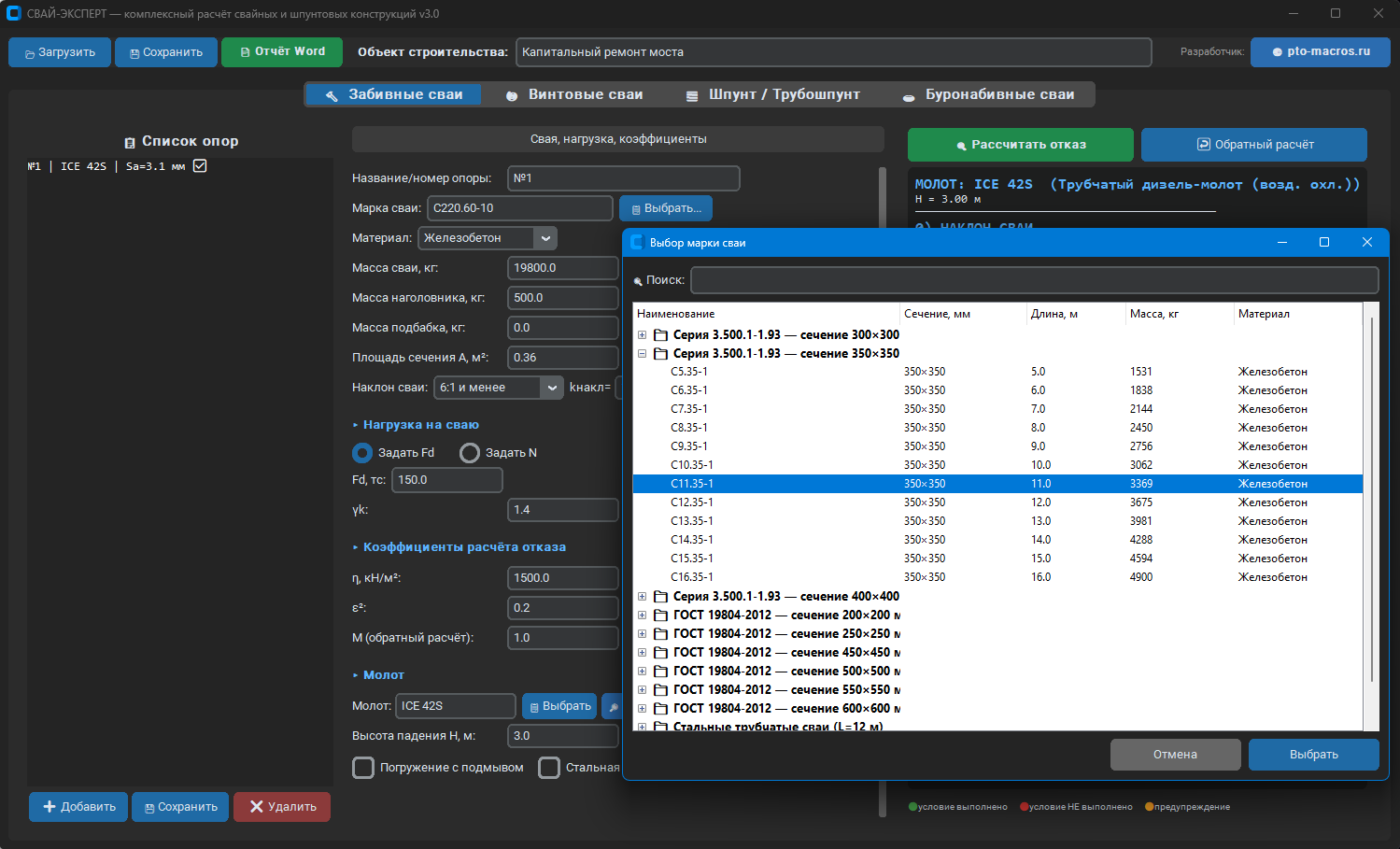

• База марок свай расширена до 80+ позиций: серия 3.500.1-1.93 (сечения 300, 350, 400 мм), ГОСТ 19804-2012 (от 200×200 до 600×600 мм, включая мостовые сечения), стальные трубчатые сваи (13 диаметров), деревянные сваи
• Добавлена корректная обработка коэффициента наклона сваи — теперь он одинаково правильно применяется независимо от того, задаётся несущая способность Fd или расчётная нагрузка N
• Раздельные обозначения коэффициента типа молота и коэффициента наклона — исключена путаница между этими двумя разными величинами
• Возможность взаимного пересчёта Fd ↔ N через коэффициент надёжности по нагрузке
• Обратный расчёт несущей способности по фактическому (измеренному) отказу сваи

📋 Единая система работы с проектом

В отличие от «Расчёт свай», где велась работа только с одним видом конструкций, СВАЙ-ЭКСПЕРТ объединяет все четыре модуля в рамках одного проекта:

• Общее название объекта строительства для всех разделов
• Единый файл проекта (JSON) — сохраняются данные по всем четырём вкладкам одновременно
• Быстрый переключатель между разделами без потери введённых данных
• Возможность вести расчёт по объекту, где применяются сразу несколько технологий погружения (например, забивные сваи на основной части площадки и винтовые сваи под лёгкие конструкции)

🔎 Автоматизация подбора техники — во всех четырёх разделах

Принцип, доказавший эффективность в «Расчёт свай», теперь реализован для каждого вида работ:

• Молоты, вибропогружатели, завинчивающая техника и буровые установки — во всех случаях доступен автоматический подбор из соответствующей базы данных
• Во всех модулях подбор сортирует результаты по минимальному избыточному запасу — то есть предлагает наиболее экономичный вариант оборудования первым
• Наглядная таблица сравнения всех подходящих моделей с возможностью выбрать вручную любую из них

📄 Отчёт: расширен на все виды работ

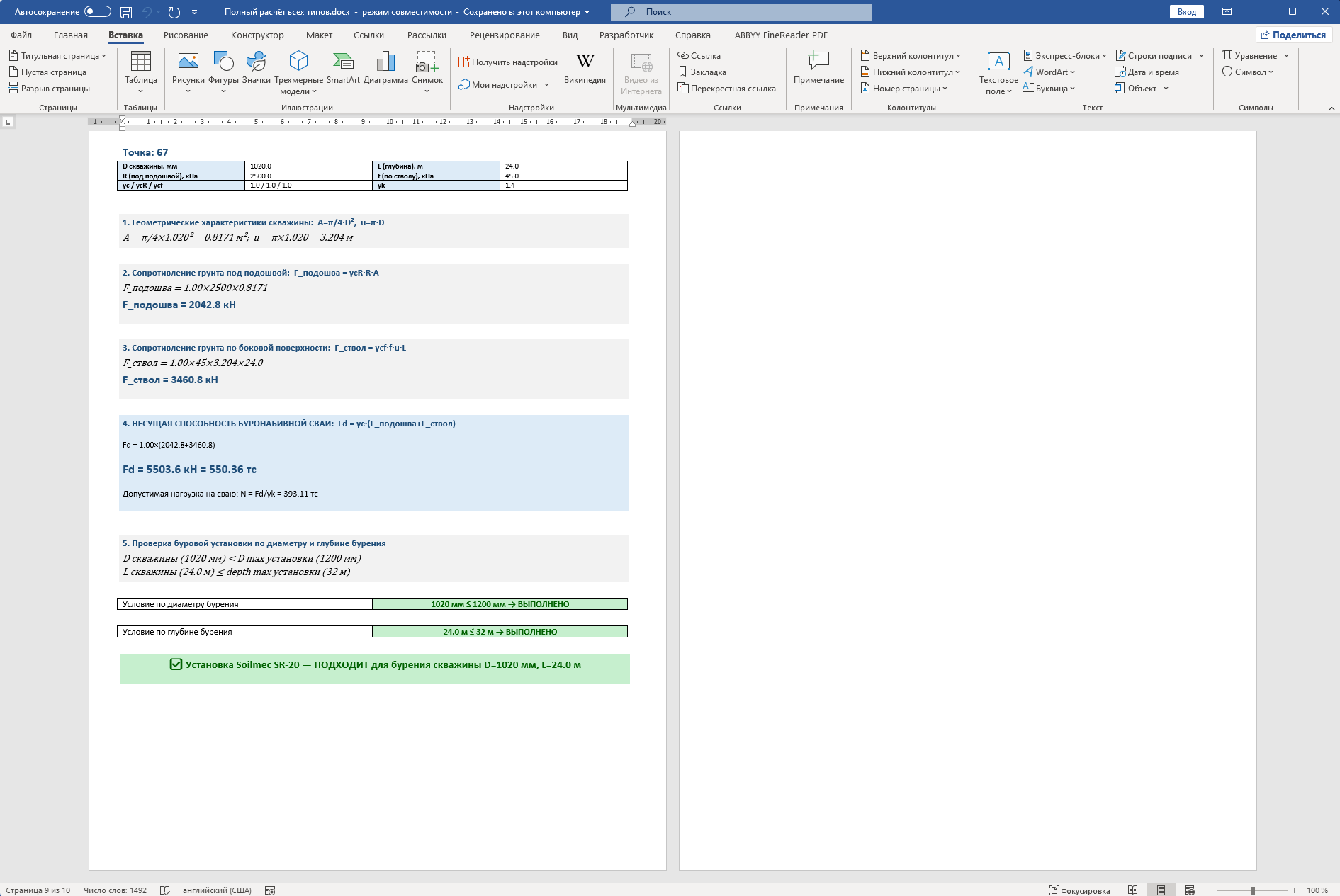

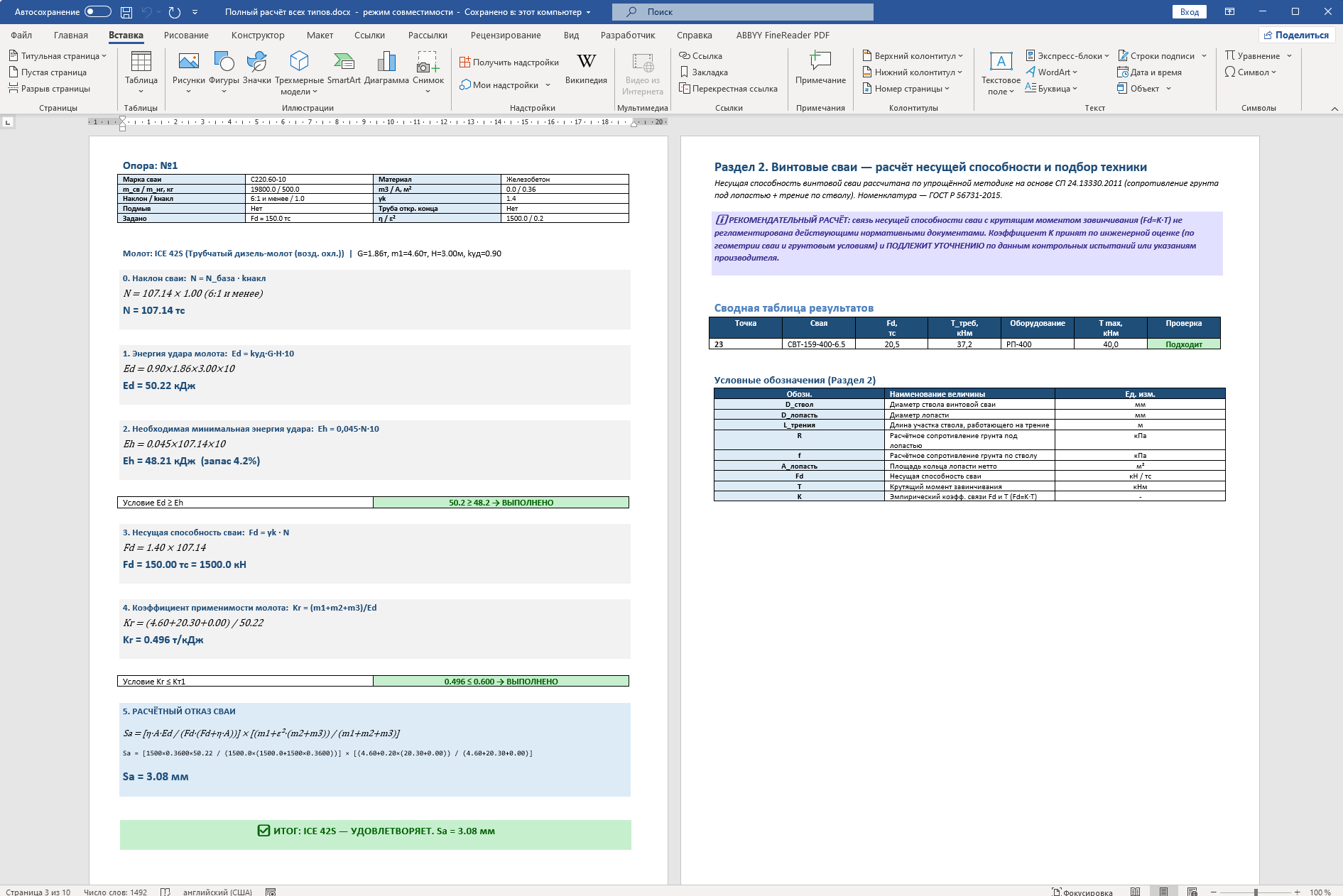

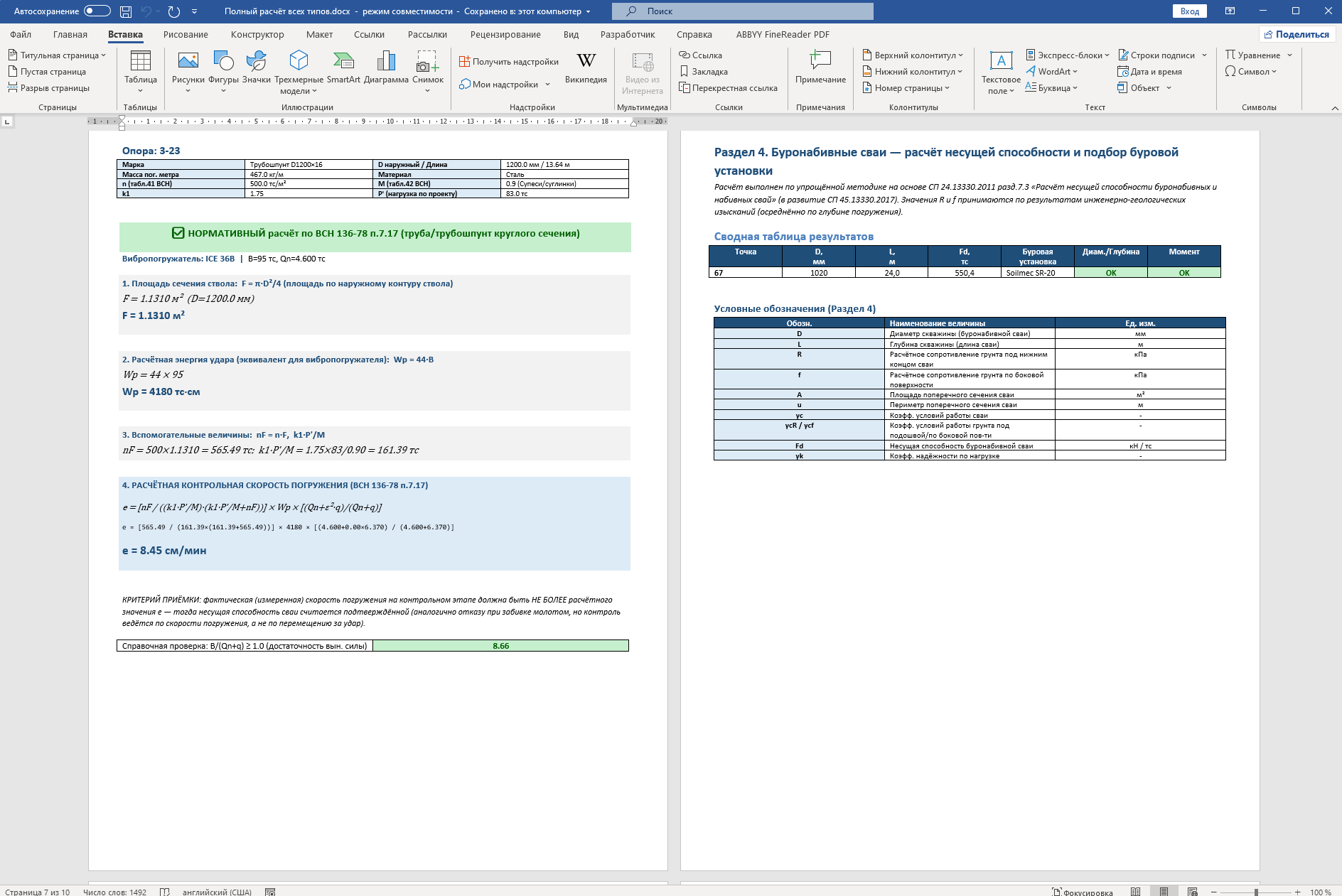

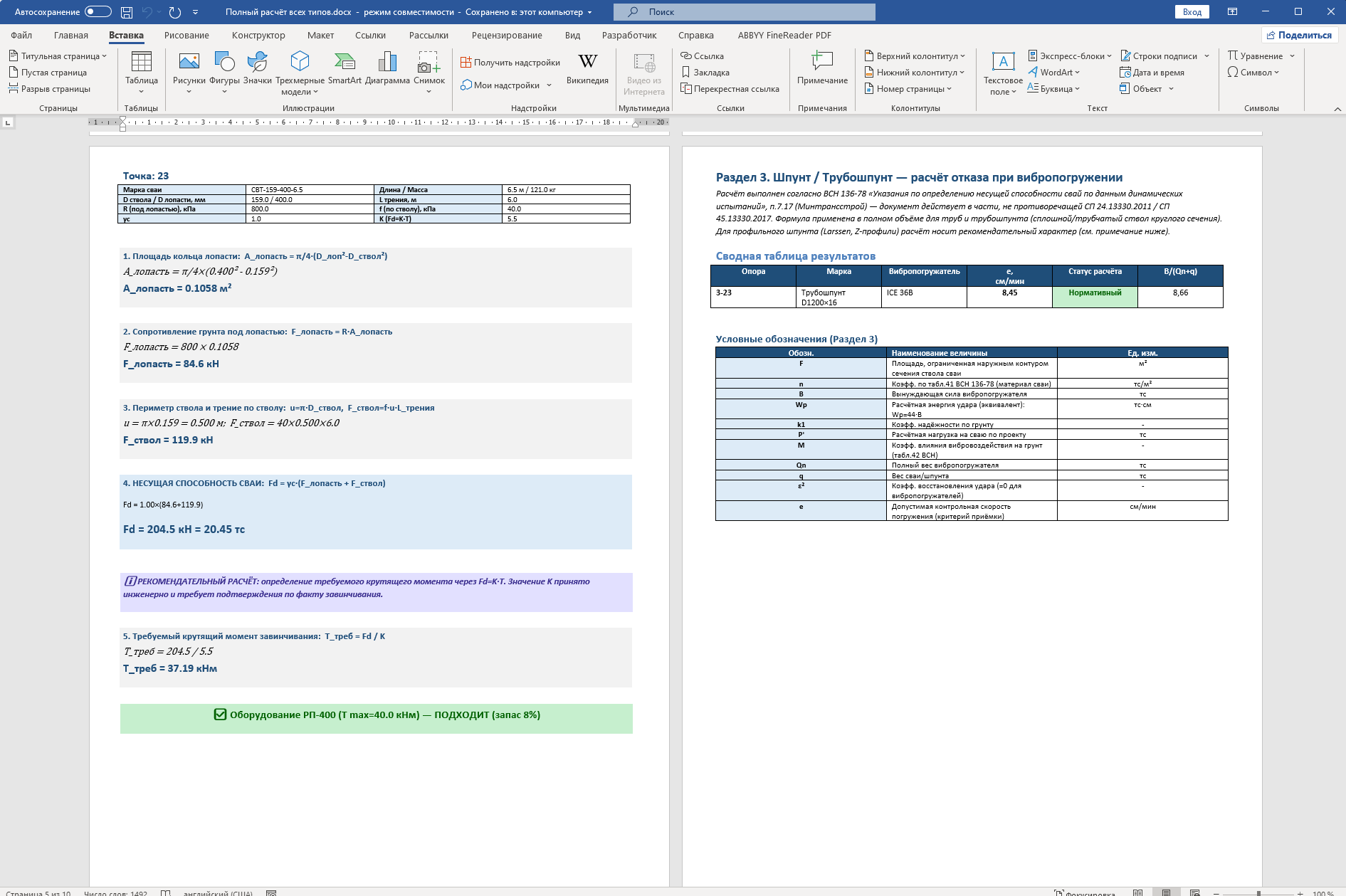

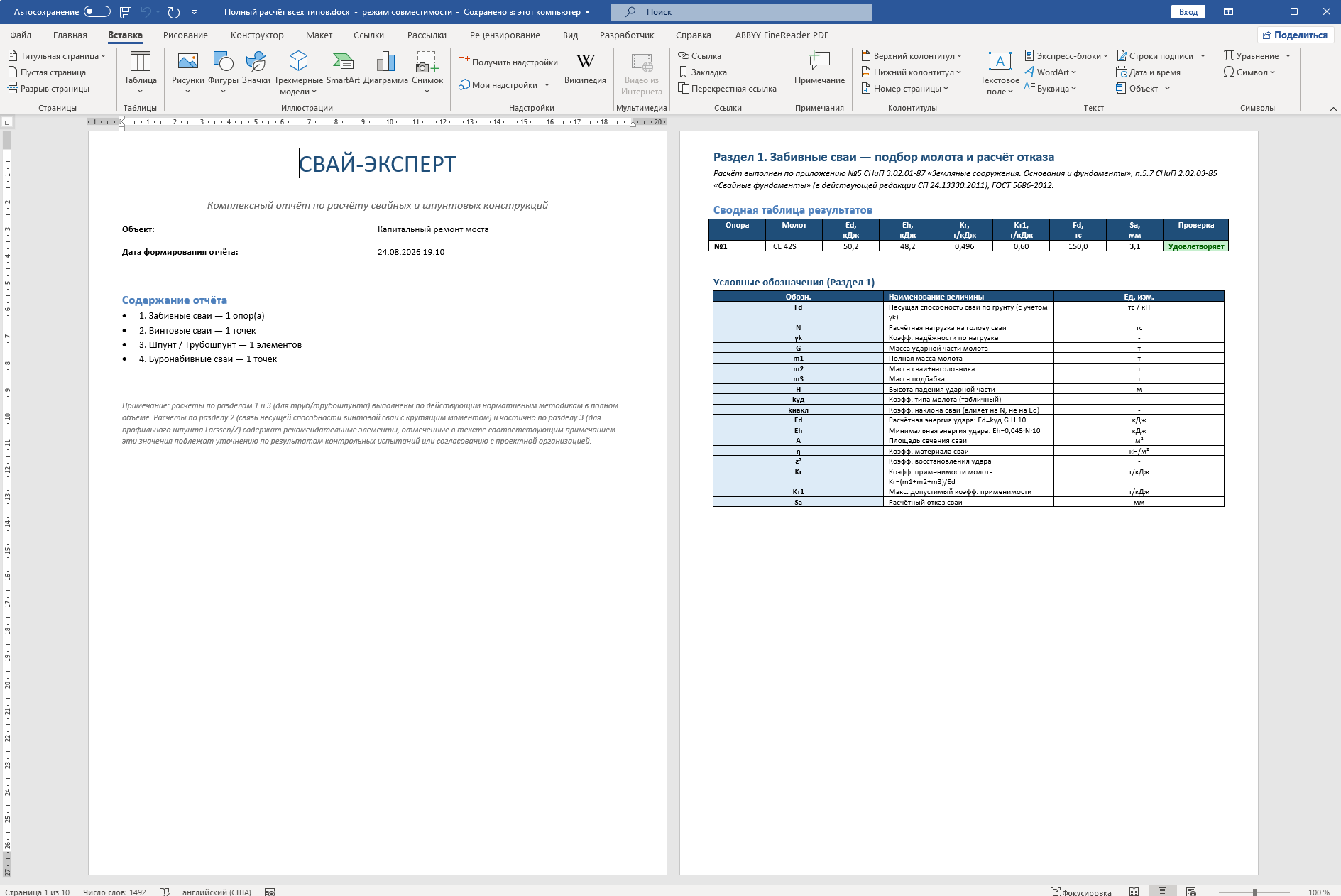

Формат подробного отчёта Word, реализованный в «Расчёт свай», теперь охватывает все четыре модуля в едином документе:

• Сводные таблицы результатов по каждому разделу (только по тем разделам, где введены данные)
• Детальная карточка расчёта по каждой опоре/точке — с пошаговыми формулами и подстановкой реальных чисел
• Цветовая индикация выполнения нормативных условий — во всех четырёх модулях
• Легенда обозначений — отдельная под каждый раздел, с расшифровкой формул и единиц измерения
• Явные текстовые примечания там, где расчёт носит рекомендательный характер (винтовые сваи по крутящему моменту, профильный шпунт) — прозрачность методики сохранена и здесь

Нормативная база — что добавилось

К нормативам, уже применявшимся в «Расчёт свай» (СНиП 3.02.01-87, СНиП 2.02.03-85, СП 24.13330.2011, ГОСТ 5686-2012), добавлены:

• ГОСТ Р 56731-2015 «Винтовые стальные сваи» — для нового модуля
• ВСН 136-78 «Указания по определению несущей способности свай по данным динамических испытаний», п.7.17 — для расчёта вибропогружения
• СП 45.13330.2017 и раздел 7.3 СП 24.13330.2011 — для расчёта буронабивных свай

Итог: что получает пользователь при переходе с «Расчёт свай» на «СВАЙ-ЭКСПЕРТ»

СВАЙ-ЭКСПЕРТ — это не обновление, а полноценное расширение функционала: инженер получает единый инструмент для расчёта практически любого способа устройства свайных и шпунтовых конструкций, применяемых на современной строительной площадке.
