Посчитать свайный фундамент — это две задачи, а не одна. Первая: определить несущую способность, отказ, посчитать по грунту. Вторая: подобрать, чем это всё погружать — молот, вибропогружатель, сваекрут, буровую установку. И если первую задачу частично закрывают калькуляторы, то со второй инженер обычно остаётся один на один с таблицами, справочниками и ощущением, что где-то он мог ошибиться.

Разберу, почему так сложилось и как это решается в одном инструменте.

Почему расчёт свайного фундамента — дольше, чем кажется

Свайные работы — это не один вид технологии, а четыре, и у каждого своя методика.

• Забивные сваи. Несущая способность + проектный отказ + подбор молота.
• Винтовые сваи. Сопротивление грунта под лопастью и трение по стволу, плюс крутящий момент завинчивания и подбор сваекрута.
• Шпунт и трубошпунт. Здесь вообще другая нормативка — расчёт при вибропогружении, контрольная скорость погружения как критерий приёмки.
• Буронабивные сваи. Несущая способность по подошве и боковой поверхности, плюс проверка буровой установки по диаметру, глубине и моменту.

Четыре разных расчёта, четыре разных набора нормативов, четыре разных вида техники. И если объект совмещает технологии — а так часто и бывает, забивные на основной площадке и винтовые под лёгкие конструкции — то инженер считает это в разных файлах, разными инструментами.

Прибавьте к этому, что подбор оборудования — задача сама по себе. Нужно взять несущую способность, сопоставить с характеристиками молота, проверить энергию удара, коэффициент применимости по массе сваи. Вручную это таблицы и перебор вариантов.

Чем считают сегодня: три подхода и их пределы

Онлайн-калькуляторы

Их много, и они бесплатны. Но у них есть чёткое назначение: предпроектная прикидка для частного дома. Один из таких сервисов прямо предупреждает: «погрешность до ±25%, не для коммерческого учёта и проектной документации». Для инженера ПТО, которому нужен расчёт для рабочей документации, это не инструмент.

Плюс калькуляторы почти всегда считают только несущую способность. Подобрать, чем погружать, они не помогут.

Тяжёлый профессиональный софт

GEO5, SCAD Office, ЛИРА-САПР, Фундамент, StatPile, ЭСПРИ — это серьёзные расчётные комплексы уровня проектного института. Они умеют всё: метод конечных элементов, учёт взаимного влияния свай в кусте, осадки, сейсмика.

Но у них две беды. Первая — цена: лицензии измеряются десятками и сотнями тысяч рублей. Вторая — порог входа: освоение занимает месяцы, и для задачи «посчитать сваю и подобрать молот» вы используете 5% мощности за 100% цены.

Готовые Excel-книги

На форумах и в файловых архивах лежат книги с расчётами — например, «Несущая способность сваи по грунту в Excel». Это рабочий вариант: файл с макросами, разбивка по слоям, коэффициенты. Но такие книги обычно решают одну узкую задачу — например, несущую способность по СНиП. Подбора оборудования там нет, а нормативы в них зачастую старые.

Что умеет СВАЙ-ЭКСПЕРТ: четыре модуля в одной программе

Возьму для примера программу «СВАЙ-ЭКСПЕРТ v.3» от pto-macros.ru. Это отдельное приложение, которое закрывает все четыре технологии погружения в одном интерфейсе.

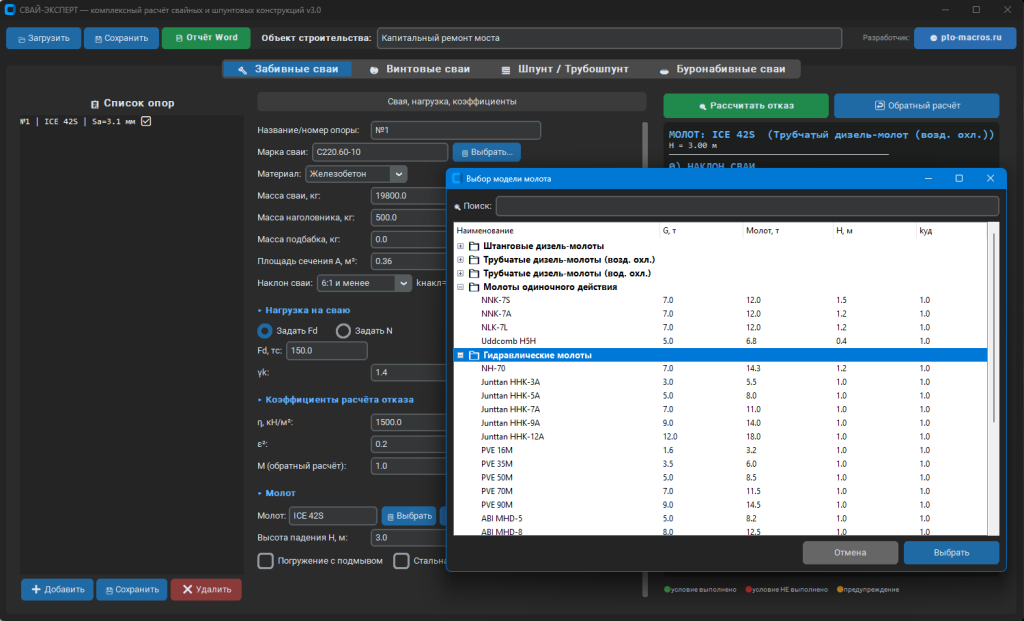

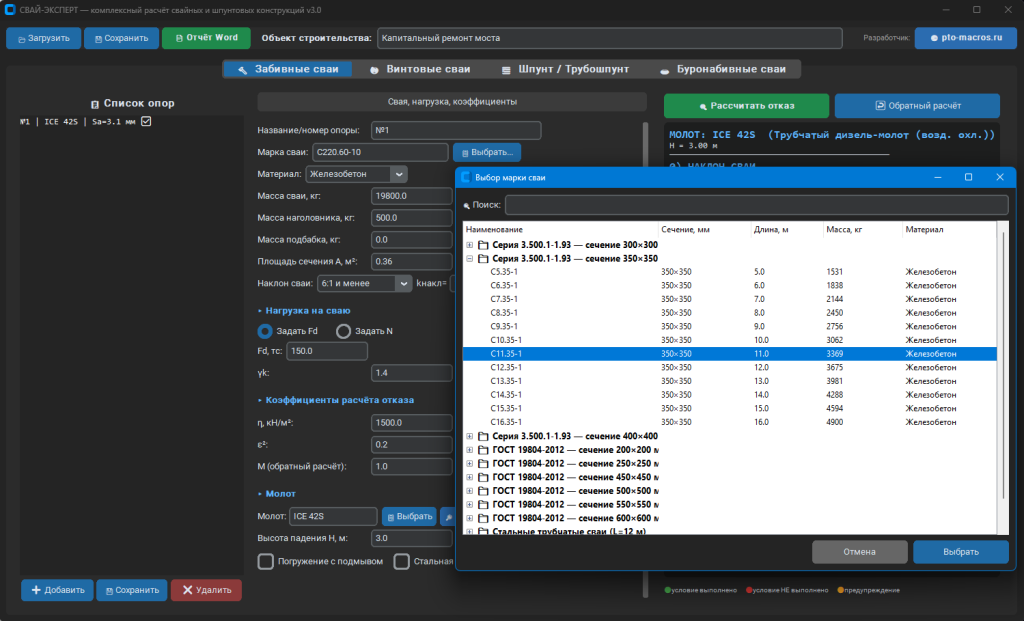

Модуль забивных свай. Тот же расчётный модуль, что и в программе «Расчёт свай», — и это важно, потому что он уже проверен на реальных объектах. Он доработан: база молотов выросла до 52 моделей — штанговые, трубчатые с воздушным и водяным охлаждением, одиночного действия, гидравлические. База марок свай — 80+ позиций: серия 3.500.1-1.93, ГОСТ 19804-2012, стальные трубчатые сваи, деревянные.

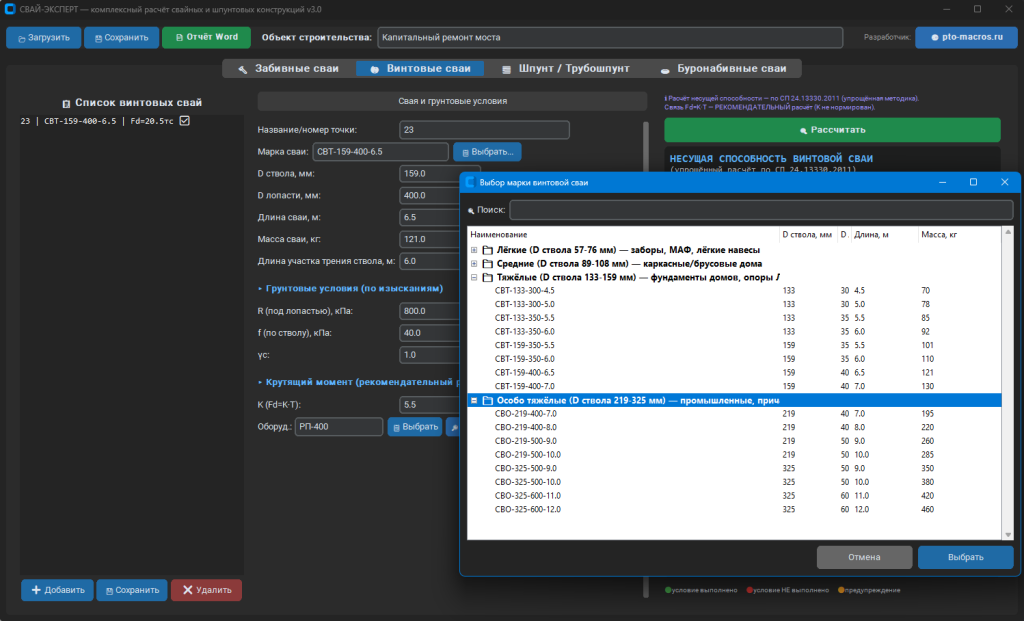

Модуль винтовых свай. Расчёт несущей способности по сопротивлению грунта под лопастью и трению по стволу (по СП 24.13330.2011), определение требуемого крутящего момента завинчивания. Базы: 32 типоразмера винтовых свай и 17 моделей завинчивающего оборудования — от ручных мотобуров до ротаторов на базе экскаваторов.

Модуль шпунта и трубошпунта. Расчёт отказа при вибропогружении по нормативной методике ВСН 136-78 п.7.17, автоматический расчёт контрольной скорости погружения — критерия приёмки работ. База: 20 моделей вибропогружателей (низкочастотные, высокочастотные, с регулируемым моментом) и 40 типоразмеров шпунта — Larssen, Z-профили, трубошпунт, стальные трубы.

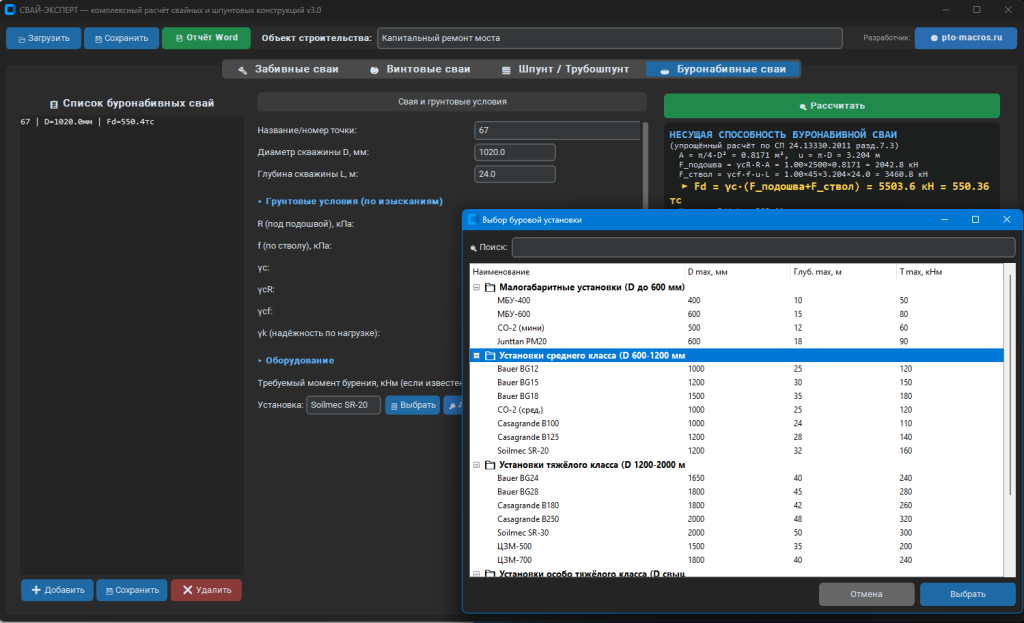

Модуль буронабивных свай. Несущая способность по подошве и по боковой поверхности ствола, проверка буровой установки по трём параметрам — диаметр бурения, глубина скважины, крутящий момент. База из 18 моделей установок, включая тяжёлый класс с диаметром бурения до 3,5 м.

Автоподбор оборудования — то, чего нет у калькуляторов

А теперь главное, ради чего это всё.

Во всех четырёх модулях работает автоматический подбор техники. Вы задаёте исходные данные — программа проходит по своей базе и показывает, какое оборудование подходит. Причём сортировка идёт по минимальному избыточному запасу: сверху оказывается самый экономичный вариант, а не самый мощный.

Что это значит на практике. Раньше инженер считал несущую способность, потом открывал справочник молотов, сопоставлял характеристики, проверял массу сваи, коэффициент, энергию удара — и всё это вручную, с риском взять машину «с запасом» и удорожить работы. Теперь он вводит данные и получает таблицу сравнения всех подходящих моделей, отсортированную по экономичности, с возможностью выбрать любую вручную.

Молоты, вибропогружатели, завинчивающая техника, буровые установки — подбор доступен для каждого вида работ. Суммарно это 55 единиц спецтехники в базах.

Один проект на все технологии и понятный отчёт

Ещё одно отличие от разрозненных расчётов — единая система работы с проектом.

Все четыре модуля живут в одном файле проекта (JSON): общее название объекта, данные по всем вкладкам, быстрый переход между разделами без потери введённого. Это позволяет вести расчёт по объекту, где применяется несколько технологий сразу — забивные на основной части, винтовые под лёгкие конструкции — не переключаясь между разными программами и файлами.

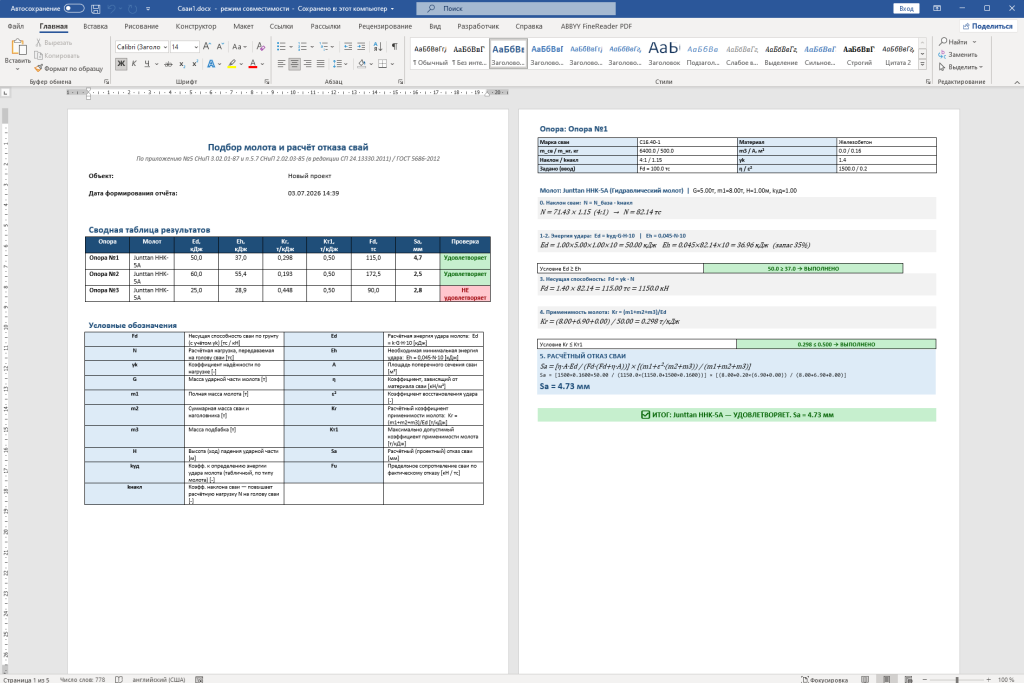

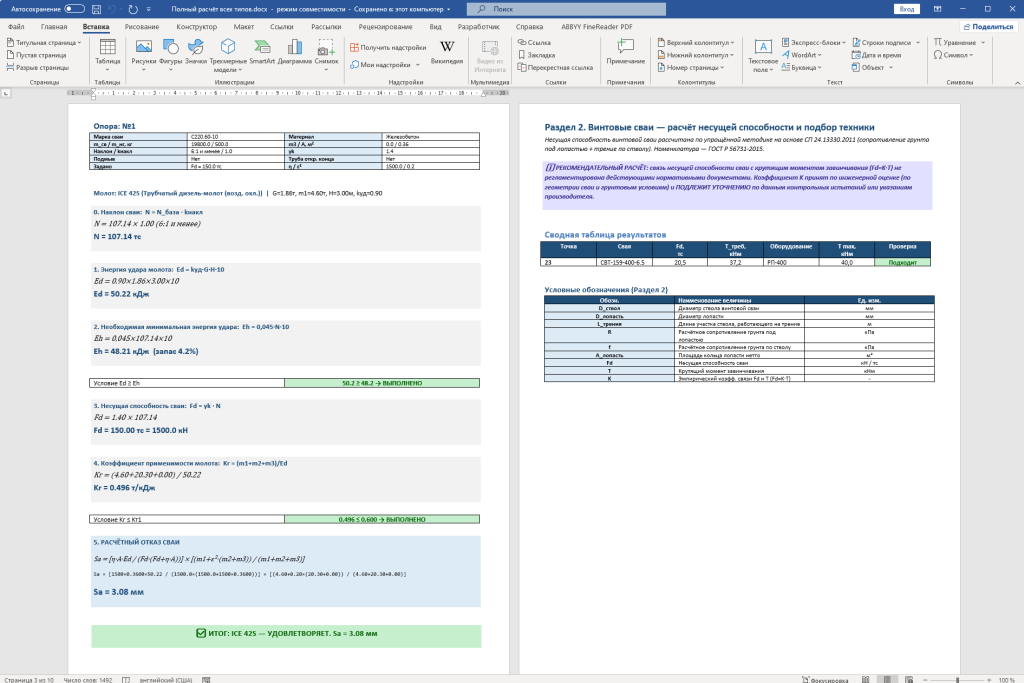

Отчёт — единый документ Word, который охватывает все четыре модуля:

• сводные таблицы по каждому разделу (только по тем, где введены данные);
• детальная карточка расчёта по каждой точке — с пошаговыми формулами и подстановкой реальных чисел;
• цветовая индикация выполнения нормативных условий;
• легенда обозначений под каждый раздел — с расшифровкой формул и единиц измерения.

Про формулы отдельно. Отчёт не просто показывает итоговое число — он показывает, как оно получено. Это то, что нужно, когда расчёт идёт в экспертизу или заказчику: расчёт виден, а не спрятан в чёрном ящике.

И о честности методики. Там, где расчёт носит рекомендательный характер — например, винтовые сваи по крутящему моменту или профильный шпунт — программа ставит явное текстовое примечание. Это правильный подход: лучше знать, где методика рекомендательная, чем потом узнать об этом в экспертизе.

Нормативная база

Программа опирается на действующие документы: СНиП 3.02.01-87, СНиП 2.02.03-85, СП 24.13330.2011, ГОСТ 5686-2012, а для новых модулей добавлены ГОСТ Р 56731-2015 «Винтовые стальные сваи», ВСН 136-78 п.7.17 для вибропогружения и СП 45.13330.2017 с разделом 7.3 СП 24.13330.2011 для буронабивных свай.

Кому пригодится

• Инженерам ПТО и строительного контроля — расчёт и обоснование для рабочей документации.
• Проектировщикам фундаментов — подбор свай и оборудования без тяжёлого софта.
• Сметчикам и руководителям — оценка технологии и техники под объект.
• Всем, кто работает с забивными, винтовыми, буронабивными сваями и шпунтом — то есть с полным спектром свайных работ.

Цена — 1500 ₽. Для сравнения: профессиональные геотехнические комплексы стоят десятками тысяч, а расчётное ядро здесь то же — по СП и с формулами в отчёте.

СВАЙ-ЭКСПЕРТ v.3 — расчёт свайных фундаментов и подбор оборудования →

Что ещё пригодится по свайным работам

• Программа «Расчёт свай» — базовая версия для забивных свай, если работаете только с одной технологией.
• Расчёт отказа свай по СП: методика — разбор нормативной базы и формул для тех, кто хочет понимать расчёт изнутри.
• МастерСмета-Трудозатраты — когда после расчёта нужно вытащить трудозатраты из сметы для ППР и графика работ.
• Каталог — остальные инструменты для инженеров ПТО.

Заключение

Свайный фундамент — это минимум четыре разных расчёта и подбор техники к каждому. Часть задач закрывают бесплатные калькуляторы, но только для предпроектной прикидки и без подбора оборудования. Другая часть — тяжёлым профсофтом за десятки тысяч.

«СВАЙ-ЭКСПЕРТ v.3» собирает всё в одну программу: забивные, винтовые, шпунт и трубошпунт, буронабивные сваи. С автоподбором техники по минимальному запасу, единым проектом на несколько технологий и отчётом Word с пошаговыми формулами. За 1500 ₽ — против десятков тысяч за геотехнические комплексы.

Посмотреть и проверить на своём объекте можно здесь: СВАЙ-ЭКСПЕРТ v.3.
